Fonctionnalités
Vérification de l'aluminium | Documentation détaillée des vérifications effectuées
Vous préférez quand vos vérifications sont lisibles ? Nous aussi ! C'est pourquoi toutes les vérifications de la norme de calcul sont affichées de manière claire et organisée. Vous définissez un critère de calcul pour chaque vérification. Les détails de calcul, dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée, sont disponibles pour chaque vérification. Vous trouverez le processus de calcul avec toutes les formules, les sources de la norme et les résultats dans une fenêtre d'information, où les détails du calcul sont affichés en détail.
Vérification de l'aluminium | Filtre de résultats par état limite
Vous pouvez trouver les vérifications affichées dans les tableaux du module complémentaire Vérification de l'aluminium. De plus, vous pouvez afficher graphiquement la distribution des ratios de vérification. De nombreuses options de filtre sont disponibles dans le tableau et dans la sortie graphique. Le programme peut ainsi afficher précisément les vérifications souhaitées par état limite ou type de vérification.
Vérification de l'aluminium | Ajustement manuel des longueurs de référence et de la segmentation par direction
Certaines longueurs de référence doivent être prises en compte lors du calcul de la flèche limite. Vous pouvez définir ces longueurs de référence et les segments à vérifier indépendamment les uns des autres, selon la direction. Pour ce faire, définissez des appuis de calcul aux nœuds intermédiaires d'une barre et assignez-les à la direction correspondante pour l'analyse des déformations. Cela crée des segments dans lesquels vous pouvez définir une contre-flèche pour chaque direction et chaque segment.
Vérification de l'aluminium | Vérifications pour les sections RSECTION générales
Le module complémentaire Vérification de l'aluminium vous offre encore plus d'options. Les sections générales qui ne sont pas prédéfinies dans la bibliothèque de sections peuvent également être vérifiées ici. Par exemple, créez une section dans le logiciel RSECTION, puis importez-la dans RFEM/RSTAB. Selon la norme de calcul utilisée, vous avez le choix entre différents formats de calcul. Cela inclut, par exemple, l'analyse des contraintes équivalentes.
Avec une licence pour RSECTION et Sections efficaces, vous pouvez également effectuer les vérifications en tenant compte des propriétés de section efficace selon l'EN 1999-1-1.

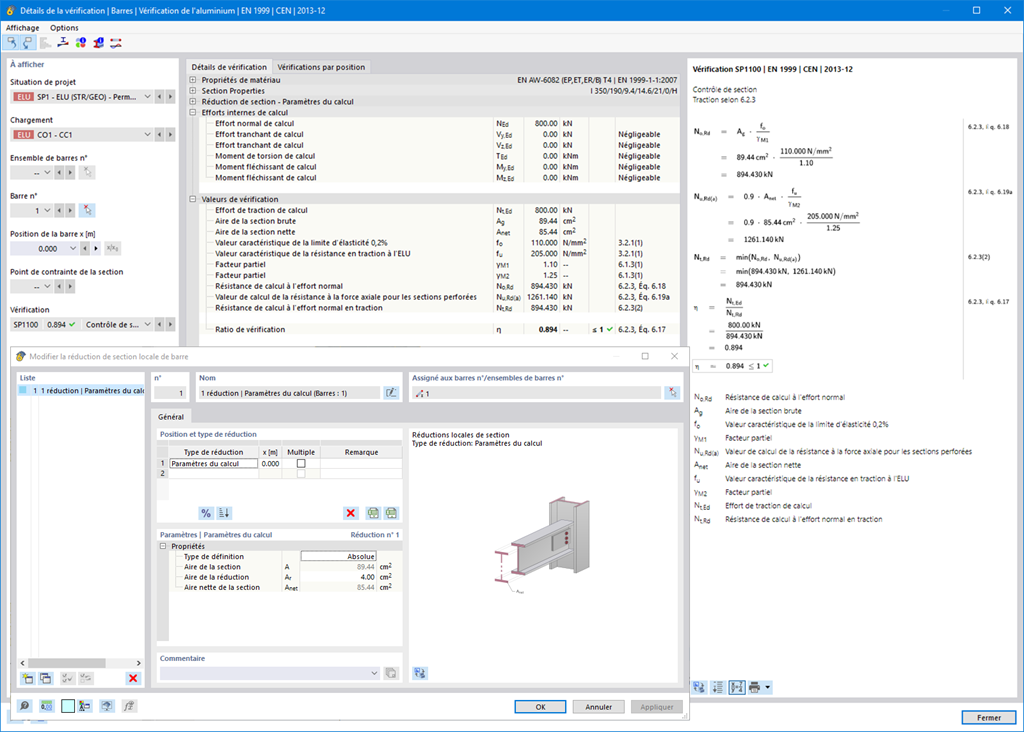

Vérification de l'aluminium | Vérification de la traction en considérant une aire de section réduite (telle que l'affaiblissement de trou)
Vous savez certainement que lorsque vous assemblez des composants chargés en traction avec des assemblages boulonnées, vous devez considérer la réduction de section causée par les trous de boulons dans la vérification à l'état limite ultime. Les logiciels de calcul de structure ont également une solution à ce problème. Dans le module complémentaire Vérification de l'aluminium, vous pouvez entrer une réduction locale de section de barre. Entrez la réduction de la section sous forme de valeur absolue ou en pourcentage de la surface totale à tous les emplacements pertinents.

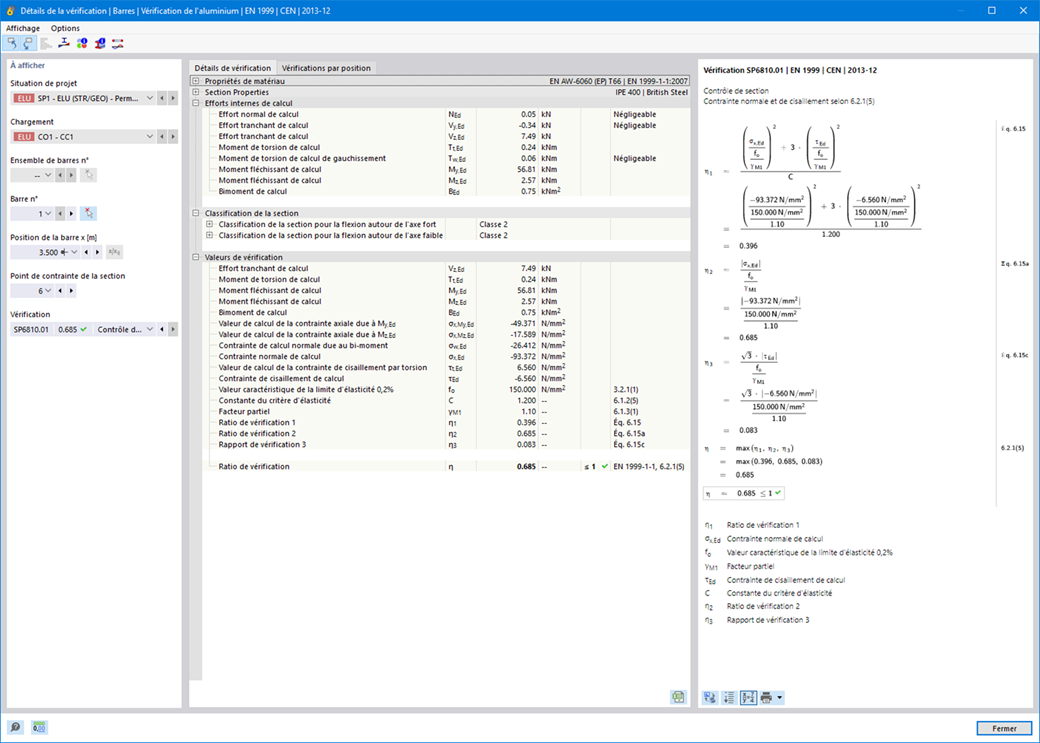

Vérification de l'aluminium | Considération des efforts internes à partir du calcul avec le module Flambement par flexion-torsion (7 DDL)
Le module complémentaire Flambement par flexion-torsion (7 DDL) vous permet de calculer les structures de barre dans RFEM et RSTAB en tenant compte du gauchissement de section. Tous les efforts internes (N, Vu, Vv, Mt, pri, Mt, sec, Mu, Mv, Mω) que vous avez déterminés de cette manière peuvent être pris en compte dans l'analyse des contraintes équivalentes de la vérification de l'aluminium. Remarque : Cette fonctionnalité n'est actuellement pas disponible pour les normes de calcul ADM 2020.

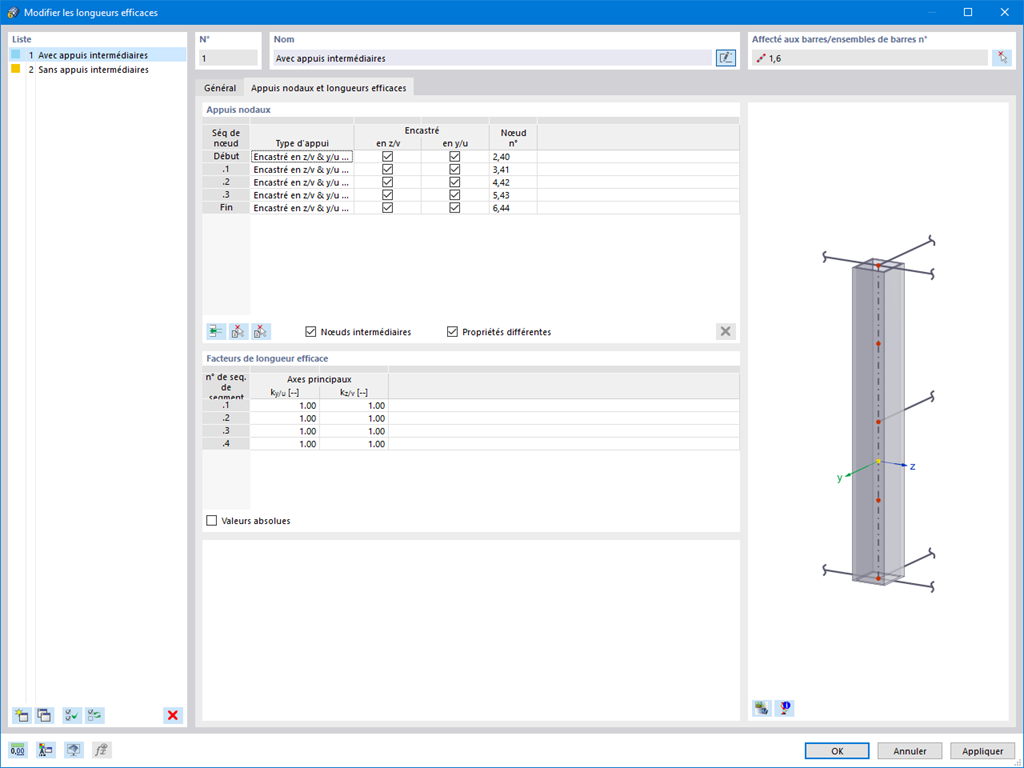

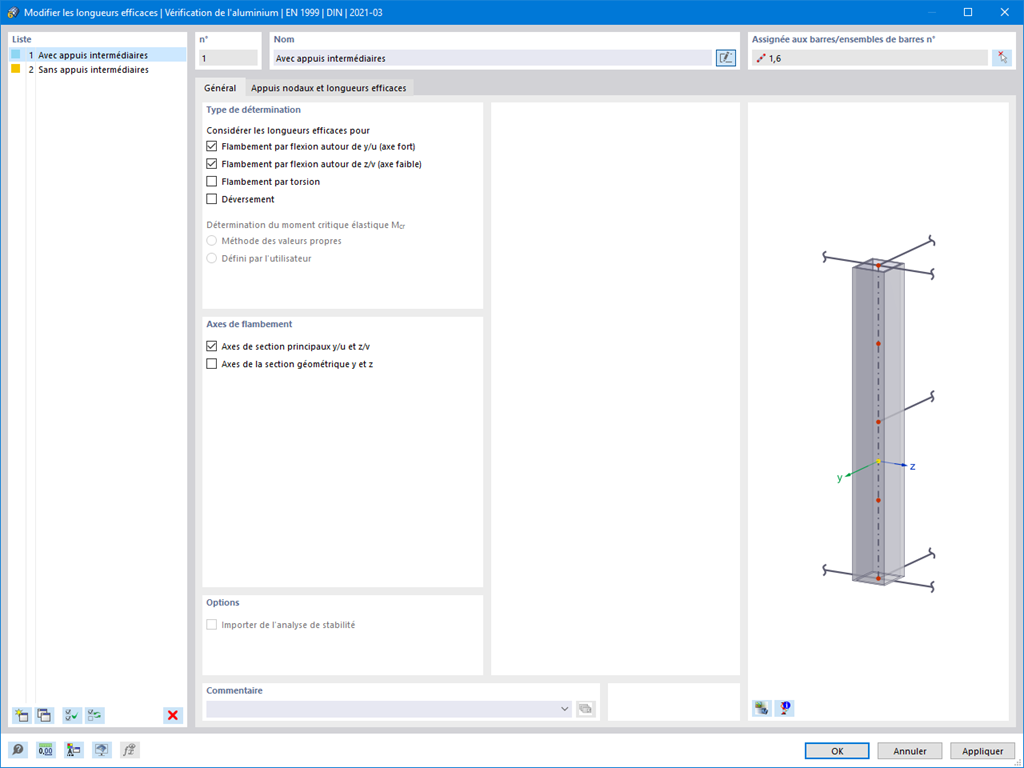

Vérification de l'aluminium | Appuis nodaux et longueurs efficaces pour l'analyse de stabilité
Rappel : la définition des longueurs efficaces dans le module complémentaire Vérification de l'aluminium est une condition essentielle à l'analyse de stabilité. Pour cette raison, définissez les appuis nodaux et les coefficients de longueur efficace dans la boîte de dialogue de saisie. Souhaitez-vous documenter clairement les appuis nodaux et les segments résultants avec le coefficient de longueur efficace associé ? Pour vérifier les données d'entrée, il est préférable d'utiliser l'affichage graphique dans la fenêtre de travail de RFEM/RSTAB. Cela signifie que vous pouvez comprendre la vérification à tout moment sans trop d'effort.
Vérification de l'aluminium | Affichage graphique du mode propre pour l'analyse du flambement par flexion-torsion
Avez-vous utilisé le solveur de valeurs propres du module complémentaire pour déterminer le facteur de charge critique dans le cadre de l'analyse de stabilité ? Dans ce cas, vous pouvez ensuite afficher la forme modale déterminante de l'objet à calculer comme résultat.
