Несущая способность и устойчивость
Расчёт алюминиевых конструкций | Несущая способность и устойчивость | Характеристики
- Широкий выбор профилей, таких как прокатные двутавры; швеллеры; тавры; уголки; прямоугольные и круглые пустотелые профили; круглые стержни; симметричные и несимметричные параметрические двутавры, тавры и уголки; составные сечения (пригодность для расчета зависит от выбранного норматива)
- Расчет основных сечений RSECTION (в зависимости от расчетных форматов, доступных в соответствующем нормативе); например, расчет эквивалентных напряжений
- Расчет стержней с вутами (метод расчета в зависимости от норматива)

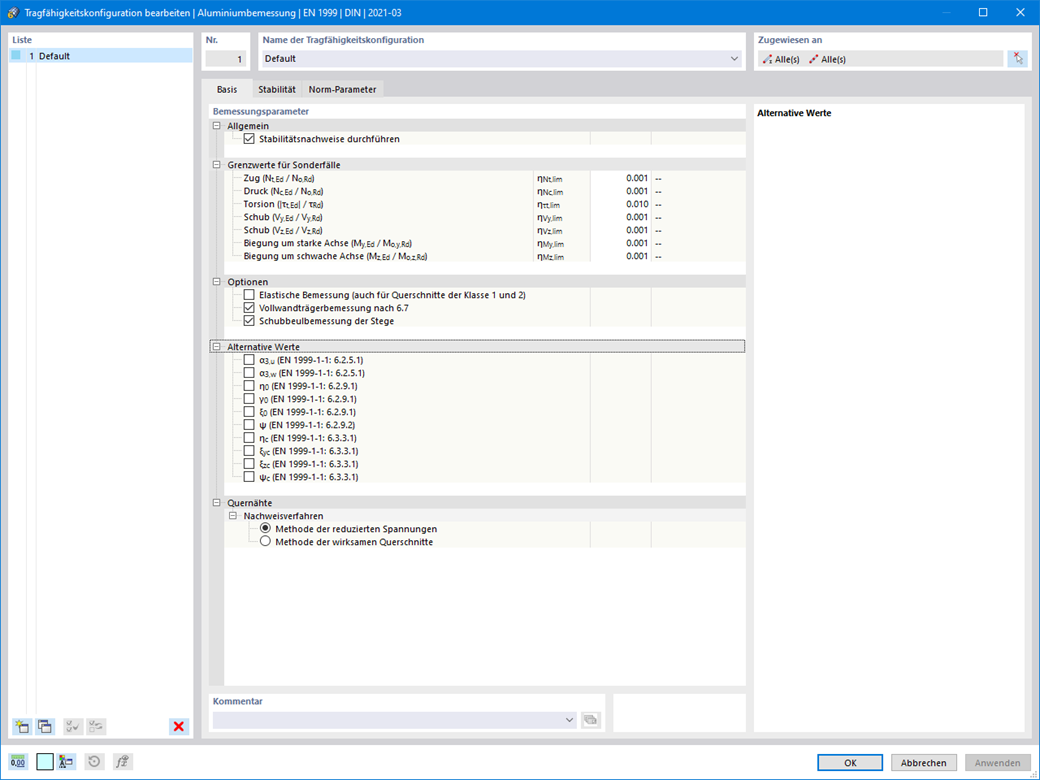

- Возможна корректировка основных расчётных коэффициентов и нормативных параметров
- Широкие возможности настройки данных для расчёта
- Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчета
- Подробный вывод результатов расчета и основных формул (четкий и проверяемый путь результата)
- Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
- Включение результатов в протокол результатов RFEM/RSTAB
Расчёт алюминиевых конструкций | Несущая способность и устойчивость | Поперечное сопротивление
- Расчет на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы
- Расчет на растяжение с учетом уменьшенной площади сечения (например, ослабление отверстия)
- Автоматическая классификация сечений для проверки местной потери устойчивости
- Внутренние силы из расчета на кручение с депланацией (7 степеней свободы) затем учитываются посредством проверки эквивалентного напряжения (в настоящее время еще нет для норматива ADM 2020).
- Расчет сечений класса 4 с эффективными характеристиками сечения по норме EN 1999‑1‑1 (для сечений RSECTION лицензии {%ref#/ru/produkty/programmy-secheniy-harakteristik-sechenij/ требуются rsection RSECTION]] and {%://#
- Проверка потери устойчивости при сдвиге с учетом поперечных элементов жесткости
Расчёт алюминиевых конструкций | Несущая способность и устойчивость | расчеты на устойчивость
- Расчет на потерю устойчивости при изгибе, кручении и изгибно-крутильную потерю устойчивости при сжатии
- Расчёт конструктивных элементов, подверженных действию моментов, на потерю устойчивости плоской формы изгиба
- Импорт расчётных длин из расчёта с помощью аддона Устойчивость конструкции

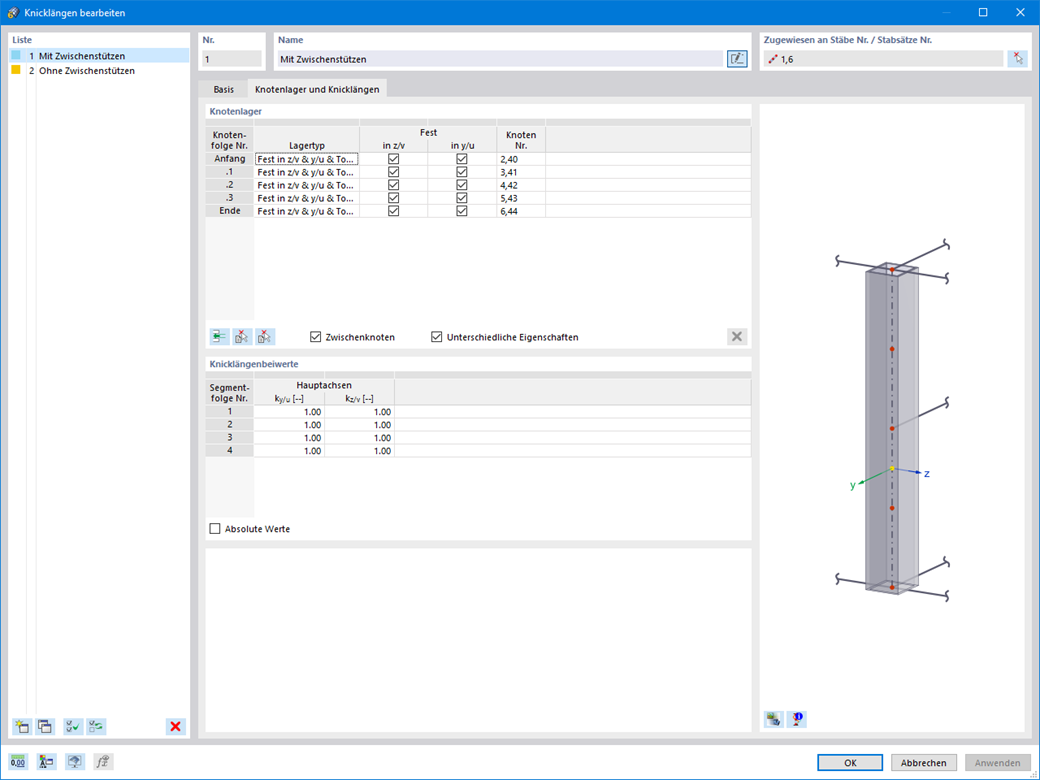

- Графический ввод и проверка заданных узловых опор и расчетных длин для расчета на устойчивость
- В зависимости от норматива можно выбрать между пользовательским вводом Mcr, аналитическим методом из норматива или использованием внутреннего решателя собственных чисел
- Учет области сдвига и заделки с поворотом при использовании решателя собственных чисел
- Графическое отображение собственной формы при использовании решателя собственных чисел
- Расчет конструктивных элементов на устойчивость при комбинированном сжатии и изгибе, в зависимости от норматива проектирования
- Подробный расчет всех необходимых коэффициентов, например, коэффициентов взаимодействия
- Альтернативный учет всех эффектов для расчета на устойчивость при определении внутренних сил в RFEM/RSTAB (расчёт по методу второго порядка, несовершенства, снижение жесткости, возможно в сочетании с {%://#/ru/ produkty/addony-dlja - rfem-6-i-rstab-9/additional-analyses/torsional-warping-7-dof Депланация при кручении (7СтСв)]]

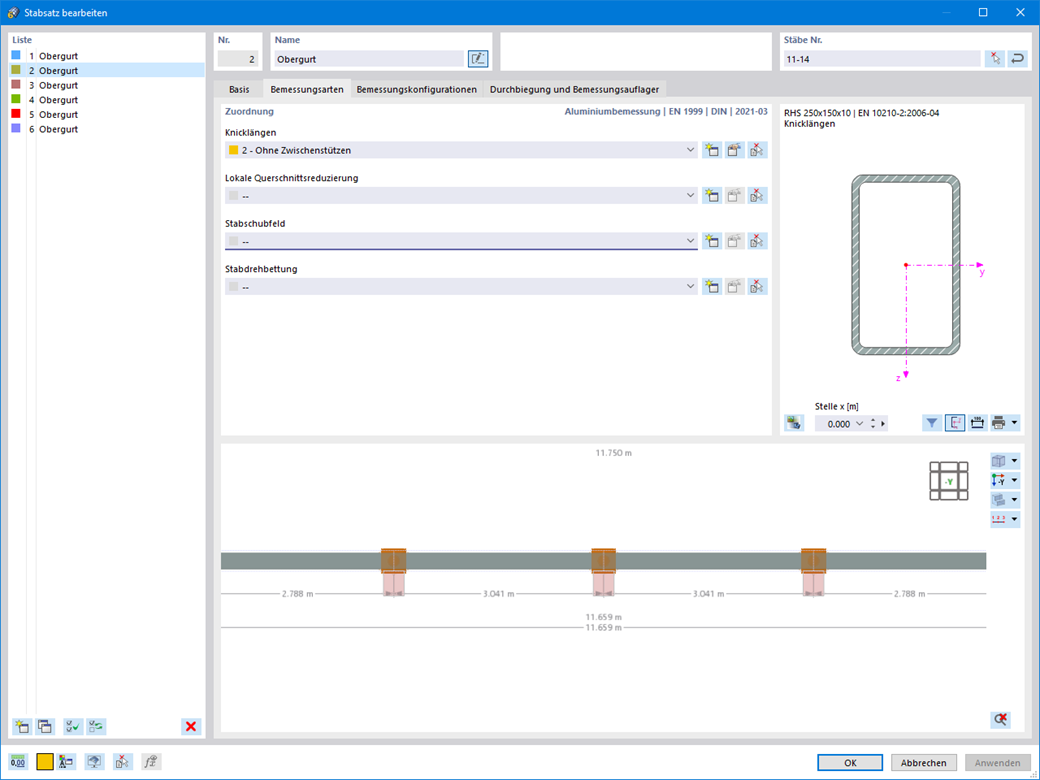

Расчёт алюминиевых конструкций | Несущая способность и устойчивость | Ввод данных
Как обычно, вы вводите систему и рассчитываете внутренние силы в программах RFEM и RSTAB. У вас есть неограниченный доступ к обширным библиотекам материалов и сечений. Знаете ли вы, что с помощью программы RSECTION можно создавать общие сечения? Это сэкономит вам много работы.
Не бойтесь дополнительных окон и хаоса ввода! Это связано с тем, что конструкция из алюминия полностью интегрирована в основные программы и автоматически учитывает конструкцию и существующие результаты расчета. Вы можете назначить дополнительные входные данные для расчета алюминиевых конструкций, такие как полезная длина, уменьшение сечения или расчетные параметры, непосредственно проектируемым объектам. Во многих местах программы для выбора графики лучше всего использовать функцию [Выбрать] - просто и эффективно.
Расчёт алюминиевых конструкций | Несущая способность и устойчивость | Результаты
Был ли ваш дизайн успешным? Очень хорошо, теперь наступает расслабленная часть. Потому что программа предоставляет вам все выполненные проверки в виде таблиц. Вы можете подробно отобразить все подробности результатов. С помощью наглядно представленных формул проверки вы без проблем сможете разобраться в результатах. В программе Dlubal отсутствует эффект черного ящика.
Проверки выполняются во всех соответствующих точках стержней и отображаются графически в виде профиля результатов. В выходных данных вы найдете более подробную графику. Сюда входит, например, профиль напряжений в сечении или форма определяющей моды.
Все исходные данные и результаты являются частью протокола результатов RFEM/RSTAB. Вы можете выбрать содержание отчета и желаемую глубину вывода для отдельных дизайнов.
