Dimensionamento de alumínio para o RSTAB 9 | Funções

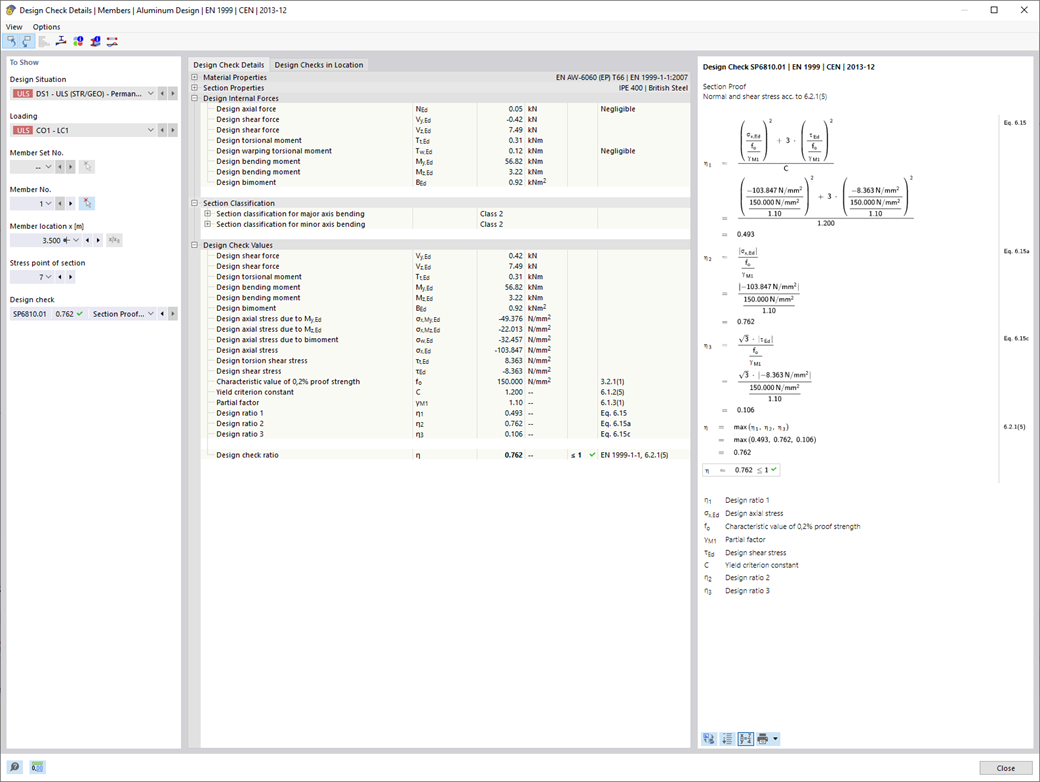

Gosta de transparência? Nós também! Por esse motivo, todas as verificações da norma de dimensionamento são claramente apresentadas. O utilizador define um critério de dimensionamento para cada verificação de dimensionamento. Para cada uma das verificações de dimensionamento, estão disponíveis detalhes de dimensionamento, nos quais os valores de entrada, os resultados intermédios e os resultados finais estão dispostos de forma estruturada. Encontrará o processo de cálculo com todas as fórmulas utilizadas, as fontes de normas e os resultados numa janela de informação, onde os detalhes do dimensionamento são apresentados em pormenor.

Ao calcular o limite de deformação, tem de considerar determinados comprimentos de referência. Estes comprimentos de referência e os segmentos a serem verificados podem ser definidos independentemente uns dos outros, dependendo da direção. Para fazer isso, define apoios de cálculo nos nós intermédios de uma barra e atribui-os à respetiva direção para a análise da deformação. Isto cria segmentos nos quais é possível permitir a sobreelevação para cada direção e segmento.

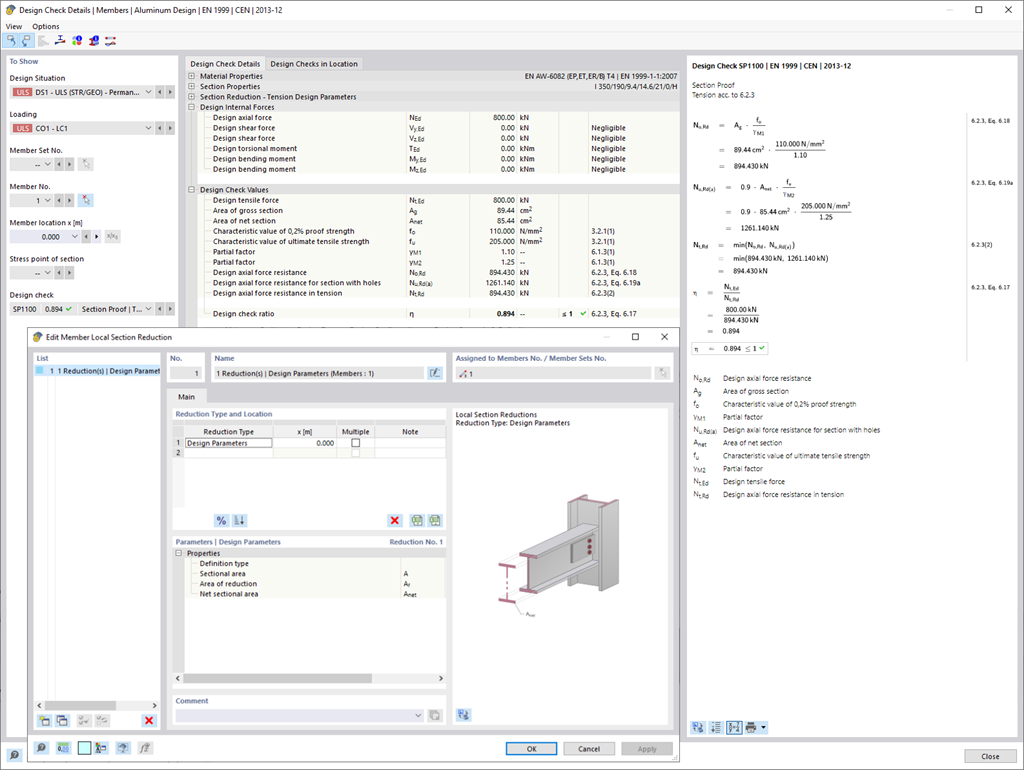

Ao efetuar a ligação de componentes tracionados com ligações a parafuso, é sabido com certeza que tem de ter em consideração o enfraquecimento da secção devido aos orifícios dos parafusos. Os programas de cálculo estrutural também têm uma solução para isso. No módulo Dimensionamento de alumínio, pode introduzir uma redução local da secção de barra. Introduzir a redução da secção como um valor absoluto ou como percentagem da área total.

Certifique-se de que a definição dos comprimentos efetivos no módulo de dimensionamento de alumínio é um pré-requisito essencial para a análise de estabilidade. Para fazer isso, defina os apoios de nó e os coeficientes de comprimento efetivo na caixa de diálogo de entrada. Deseja documentar claramente os apoios de nó e os segmentos resultantes com o coeficiente de comprimento efetivo associado? Para verificar os dados de entrada, o ideal é utilizar a janela de trabalho do RFEM/RSTAB na visualização gráfica. Isso significa que é possível compreender o dimensionamento a qualquer momento sem muito esforço.
