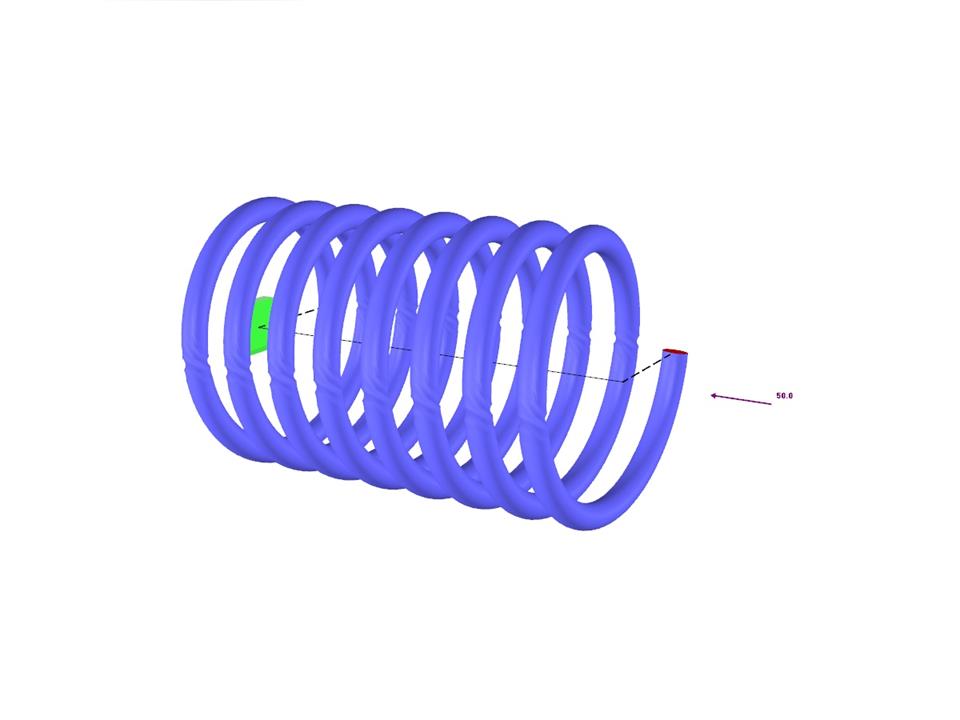

Плотно спиралевидная пружина нагружена сжимающей силой. Пружина имеет средний диаметр D, диаметр проволоки d и состоит из i витков. Общая длина пружины - L. Потом задайте общий прогиб пружины для модели стержня и прогиб на один поворот для твердотельной модели.
Контрольный пример 000082 | 1
| Количество узлов | 4 |
| Количество линий | 4 |
| Количество стержней | 3 |
| Количество загружений | 1 |
| Общий вес | 0,000 t |
| Размеры | 0,053 x 0,030 x 0,030 m |
| Версия программы | 5.09.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
