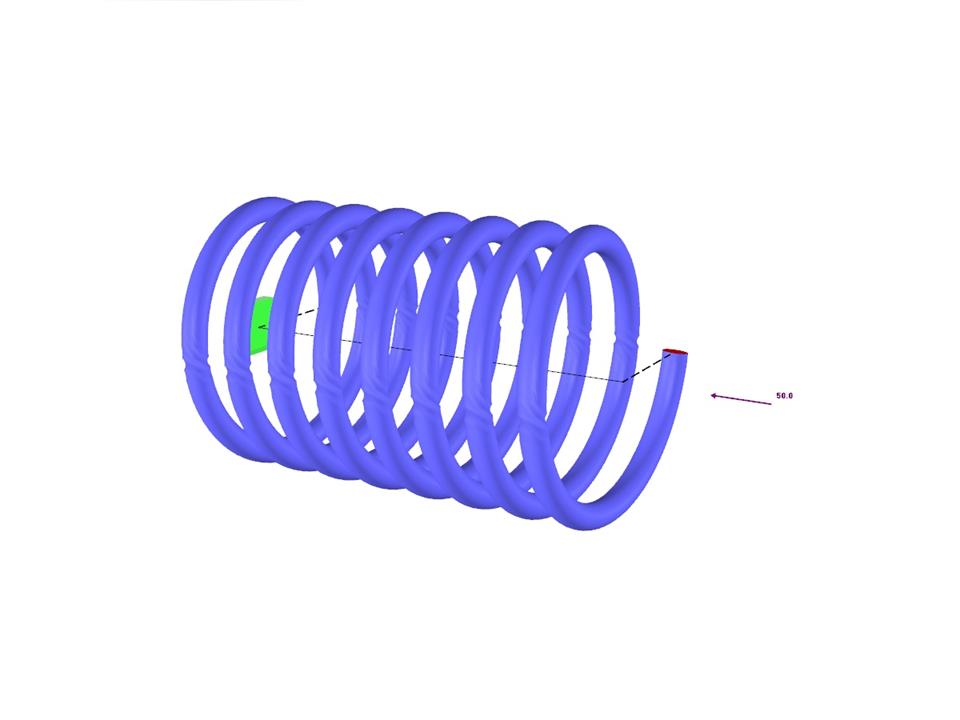

Uma mola helicoidal bem enrolada é carregada por uma força de compressão. A mola tem um diâmetro médio D, um diâmetro do fio d e possui i voltas. O comprimento total da mola é L. Determine a deformação total da mola para o modelo de barra e a deformação única para o modelo do sólido.
Exemplo de verificação 000082 | 1
| Número de nós | 4 |
| Número de linhas | 4 |
| Número de barras | 3 |
| Número de casos de carga | 1 |
| Peso total | 0,000 t |
| Dimensões | 0,053 x 0,030 x 0,030 m |
| Versão do programa | 5.09.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
