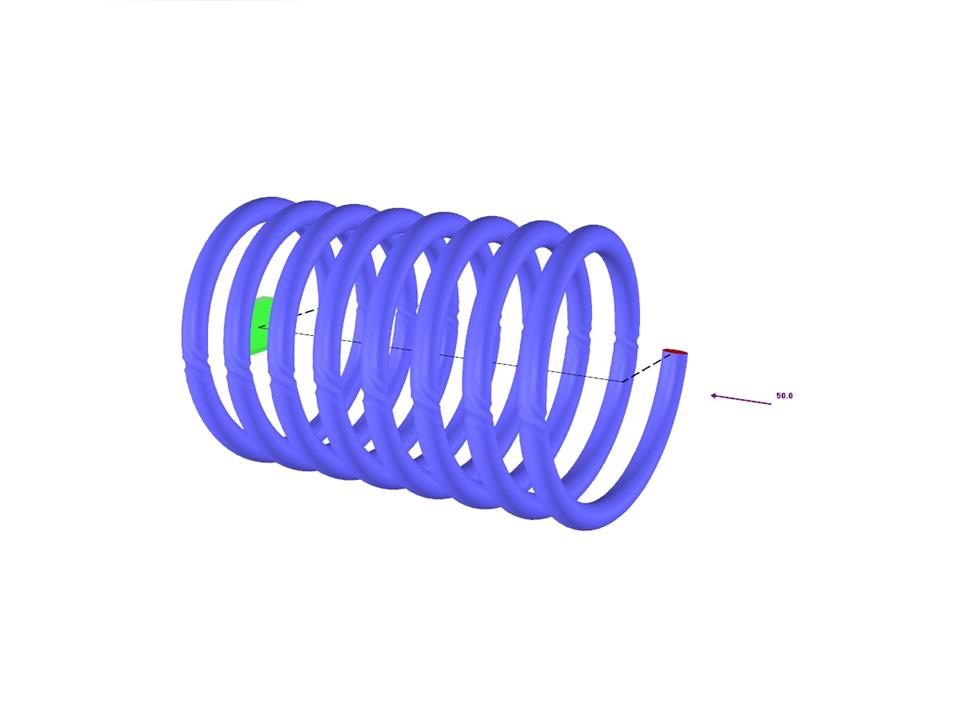

对螺旋弹簧施加压缩力。 弹簧的中间直径为 D,钢丝直径为 d,由 i 圈组成。 弹簧的总长度为 L。 确定杆件模型的弹簧总挠度和实体模型的一圈挠度。
子模型
验证示例000082 | 1
节点数目: | 4 |
线的数目 | 4 |
杆件数目: | 3 |
荷载工况数目 | 1 |
总重量 | 0,000 t |
翘曲区域尺寸 | 0.053 x 0.030 x 0.030 m |
软件版本 | 5.09.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
