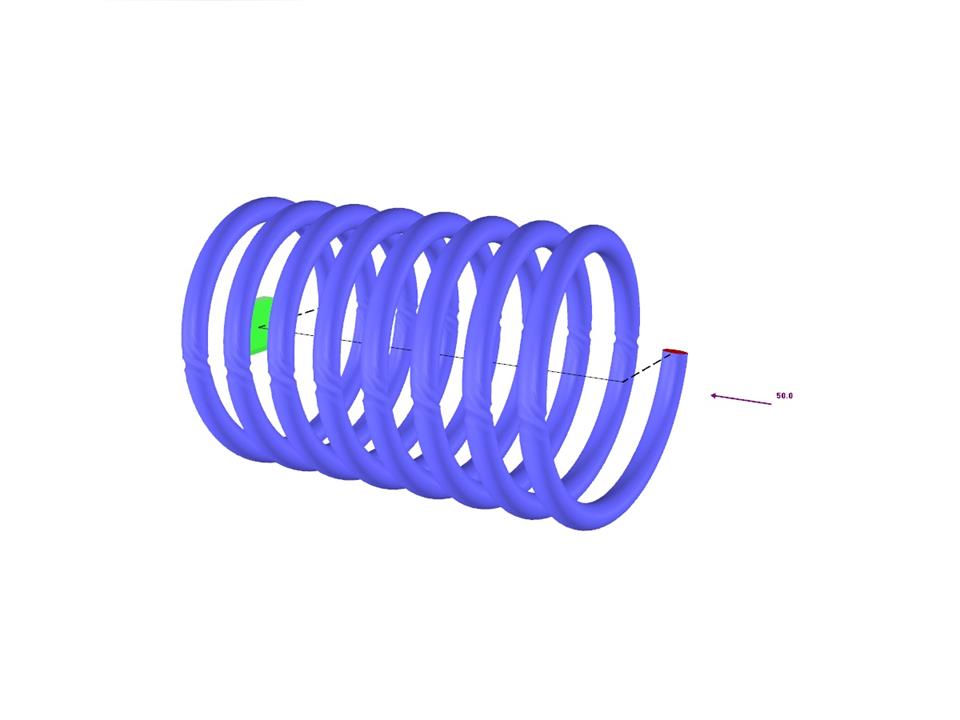

El muelle helicoidal estrechamente enrollado está cargado por una fuerza de compresión. El muelle tiene un diámetro medio D, el diámetro del alambre d, y consta de i vueltas. La longitud total del muelle es L. Determine la flecha total del muelle para el modelo de barra y la flecha de una vuelta para el modelo sólido.
Ejemplo de verificación 000082 | 1
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de barras | 3 |
| Número de casos de carga | 1 |
| Peso completo | 0.000 t |
| Dimensiones | 0,053 x 0,030 x 0,030 m |
| Versión del programa | 5.09.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
