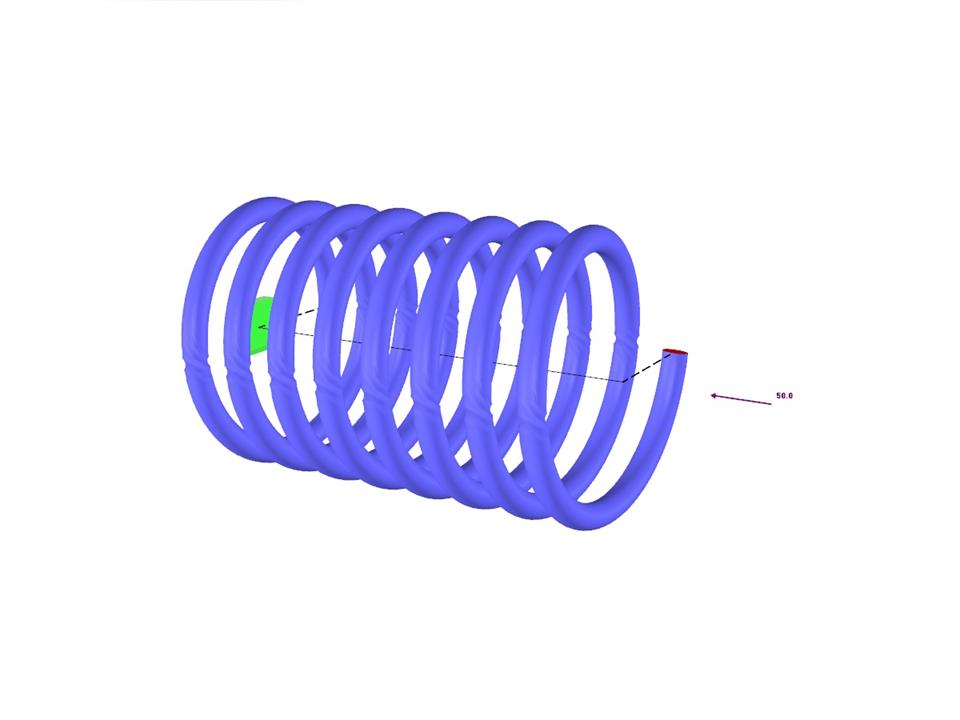

Un ressort hélicoïdal proches est chargé par une force de compression. Le ressort a un diamètre central D, le diamètre du fil d et il se compose de i tours. La longueur totale du ressort est L. Déterminez la flèche totale du ressort pour le modèle de barre et la flèche d'un tour pour le modèle de solide.
Exemple de vérification 000082 | 1
| Nombre de nœuds | 4 |
| Nombre de lignes | 4 |
| Nombre de barres | 3 |
| Nombre de cas de charge | 1 |
| Poids total | 0,000 t |
| Cotation fonctionnelle | 0,053 x 0,030 x 0,030 m |
| Version du logiciel | 5.09.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
