Контрольный пример 000083 | 1
  • Описание
  • Отзывы (0)

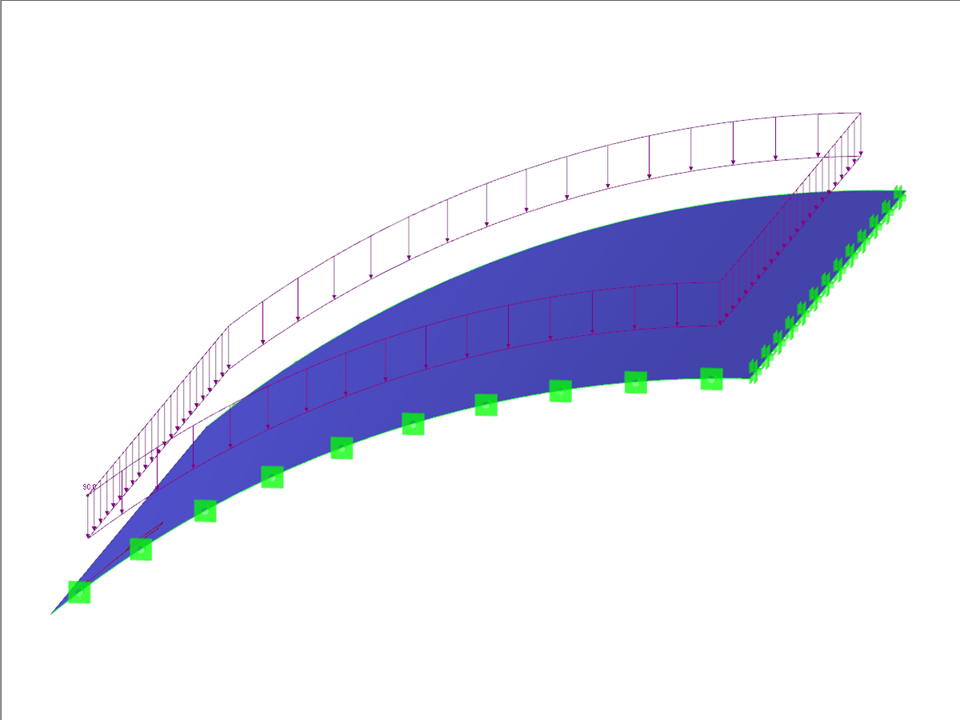

Моделируется конструкция оболочки кровли под нагрузкой давления, у которой прямые края являются свободными, а на изогнутых краях перемещения y и z ограничены. Пренебрегая собственным весом, рассчитайте максимальный (абсолютный) вертикальный прогиб и сравните полученные результаты с программой COMSOL Multilysis 4.3.

Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Контрольный пример 000083 | 1

Количество узлов 6
Количество линий 4
Количество поверхностей 1
Количество загружений 1
Общий вес 0,109 t
Размеры (метрические) 31,164 x 22,233 x 12,012 m
Размеры (имперские) 102.24 x 72.94 x 39.41 feet
Версия программы 5.12.00
