Manuale RFEM Online | 4.4 Superfici

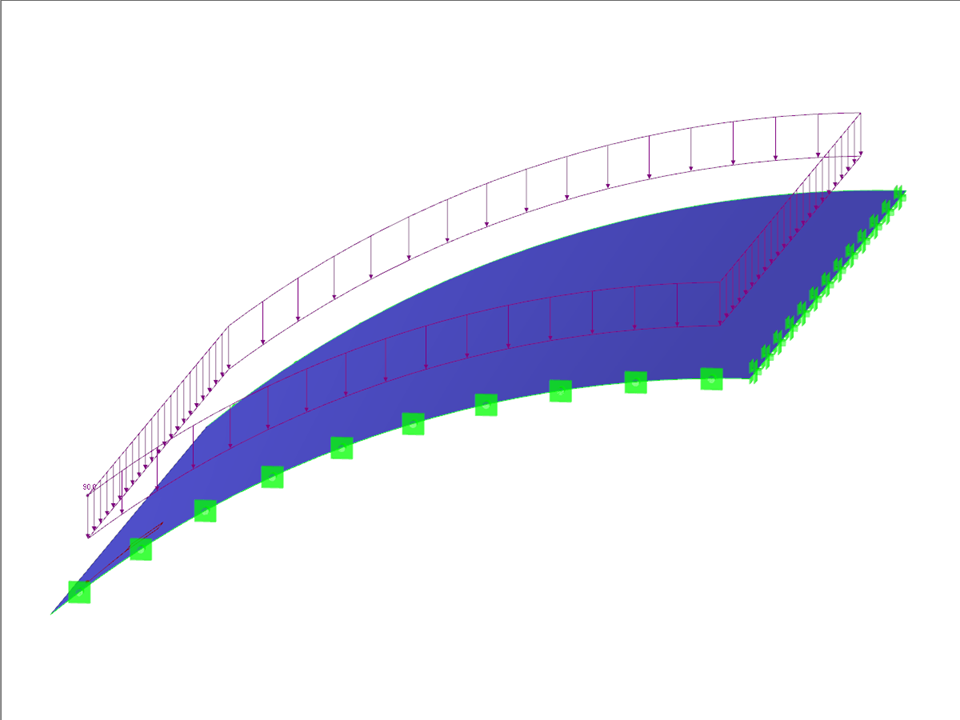

Viene modellata una struttura di copertura a guscio sotto carico di pressione, dove i bordi diritti sono liberi, mentre sui bordi curvi le traslazioni y e z sono vincolate. Trascurando il peso proprio, calcola l'inflessione verticale massima (assoluta) e confronta i risultati con COMSOL Multiphysics 4.3.
Esempio di verifica 000083 | 1
| Numero di nodi | 6 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,109 t |
| Dimensioni | 31.164 x 22.233 x 12.012 m |
| Versione del programma | 5.12.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
