Manual en línea de RFEM | Superficies

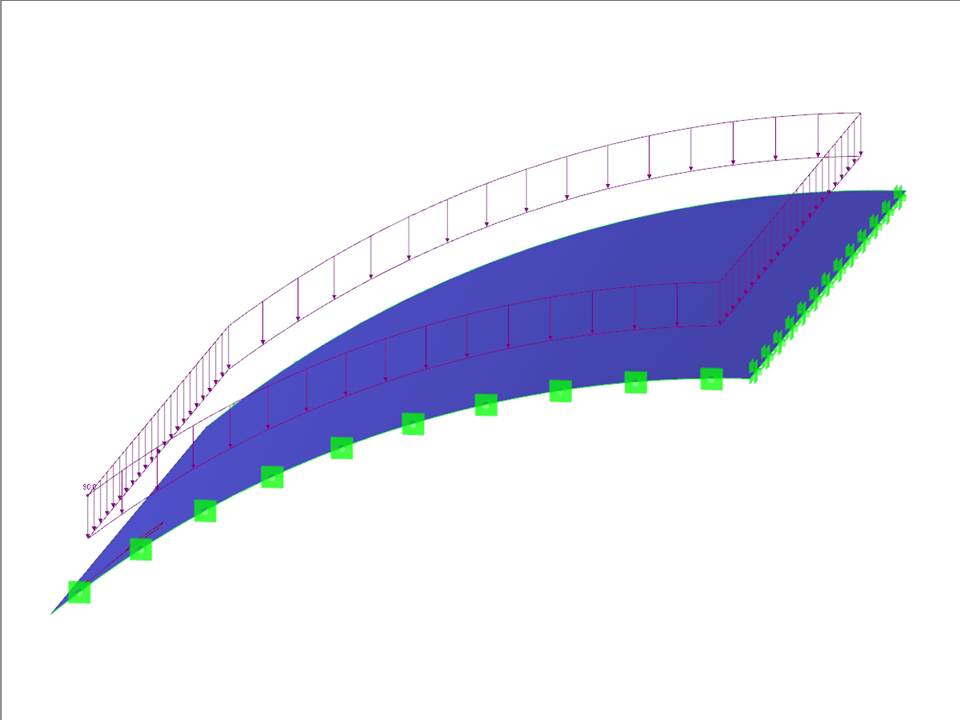

Se modela una estructura de cubierta de lámina bajo carga de presión, donde los bordes rectos están libres, mientras que en los bordes curvos las traslaciones y y z están restringidas. Omitiendo el peso propio, calcule la deformación vertical máxima (absoluta) y compare los resultados con COMSOL Multifísica 4.3.
Ejemplo de verificación 000083 | 1
| Número de nudos | 6 |
| Número de líneas | 4 |
| Número de superficies | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.109 t |
| Dimensiones | 31,164 x 22,233 x 12,012 m |
| Versión del programa | 5.12.00 |
