Manual online do RFEM | 4.4 Superfícies
Uma estrutura de cobertura em casca sujeita a compressão e com as bordas retas livres é modelada enquanto os deslocamentos y e z são limitados nos cantos curvados. Determine a flecha vertical máxima (absoluta) e compare os resultados com o COMSOL Multiphysics 4.3, sem, contudo, considerar o peso próprio.

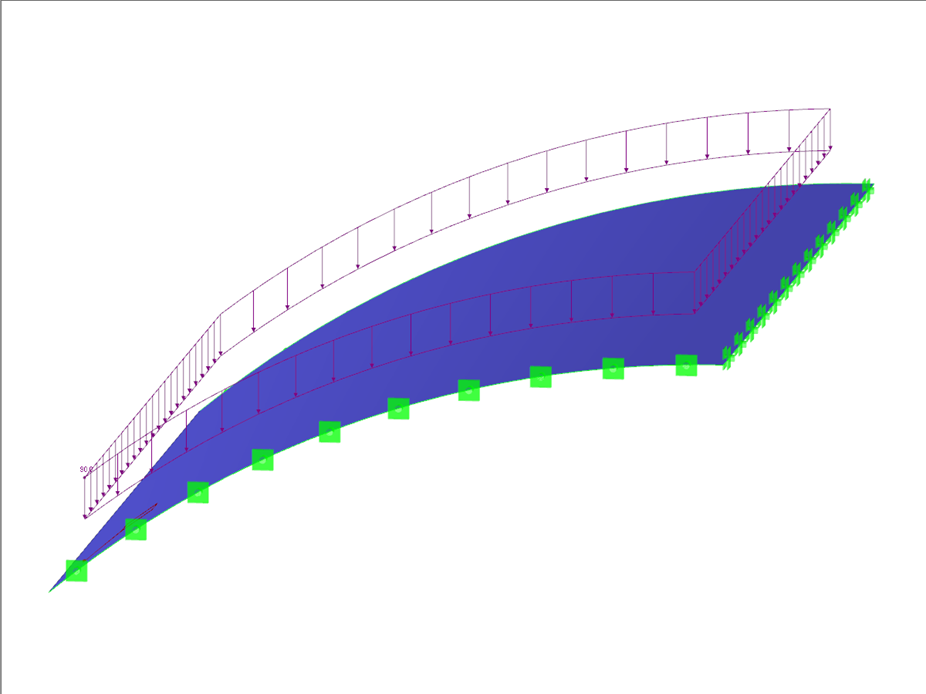

Exemplo de verificação 000083 | 1
| Número de nós | 6 |
| Número de linhas | 4 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,109 t |
| Dimensões | 31,164 x 22,233 x 12,012 m |
| Versão do programa | 5.12.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
