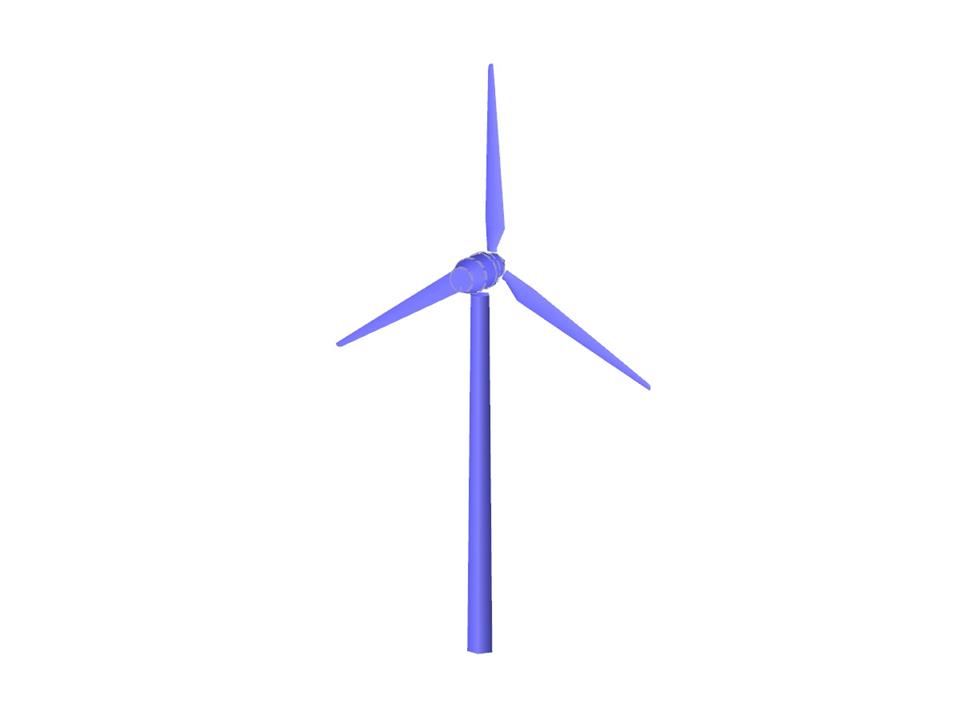

Ветровая турбина
| Количество узлов | 119 |
| Количество линий | 103 |
| Количество стержней | 7 |
| Количество поверхностей | 46 |
| Количество тел | 1 |
| Количество загружений | 2 |
| Общий вес | 47,795 t |
| Размеры | 33,169 x 8,945 x 54,329 m |
| Версия программы | 5.01.00 |
Общие сведения
Функции продукта
.png?mw=350&hash=2abcb1994b202c36944f8836510c98d2e7f3b847)
.png?mw=350&hash=a0b43c6026a12e0f36a9102793f72ba310d036d6)
Максимальные и минимальные предельные величины (пакет) выводятся в численном и графическом виде. Вы можете внести их в общий печатный ротокол результатов RSTAB.
Вы также можете рассчитать внутренние силы в супер-сочетаниях многих дополнительных модулей RSTAB.
Для наложения необходимо выбрать один из интегрированных стандартов. Частичные коэффициенты надежности заданы по умолчанию. Также можно создать новую норму и сохранить ее с пользовательскими коэффициентами надежности.
Критерий комбинирования определяет, какие загружения, сочетания нагрузок и расчетные сочетания должны и в какой модели учитываться. Воздействия можно масштабировать с помощью коэффициентов и классифицировать как 'постоянные' или 'потенциальные'. Также возможны альтернативные анализы в форме 'или' суперпозиции. Графические изображения облегчают определение соответствующих моделей.
При определении экстремальных значений, SUPER-RC импортирует результаты конструкций и накладывают их в соответствии с критерием сочетания. Результаты сравниваются с использованием номеров стержней и узлов.
Основная модель создается и сохраняется под разными названиями, в зависимости от процесса строительства. Эти конструктивные модели затем используются для супер-сочетания. Наложение можно выполнить тем же способом, как и в случае расчетного сочетания в RSTAB.
При моделировании различных строительных и рабочих условий могут быть представлены различные геометрические предельные условия: например, возможно добавление или изъятие опор, стержней или упругого основания модели.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Управление моделями RSTAB в соответствии с процессом строительного производства
- Определение геометрических граничных условий для индивидуальных строительных и рабочих условий
- Доступ к загружениям, сочетаниям нагрузок и расчетным сочетаниям всех конструкций
- Наложение различных моделей в виде пакета всех экстремальных значений
- Опции сочетания в соответствии со следующими нормами:
-
Еврокод -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
по DIN 1055-100:2001-03
-
ÖNORM - Годность к эксплуатации (немасштабировано)
-
- Конечные результаты в табличной и графической форме
