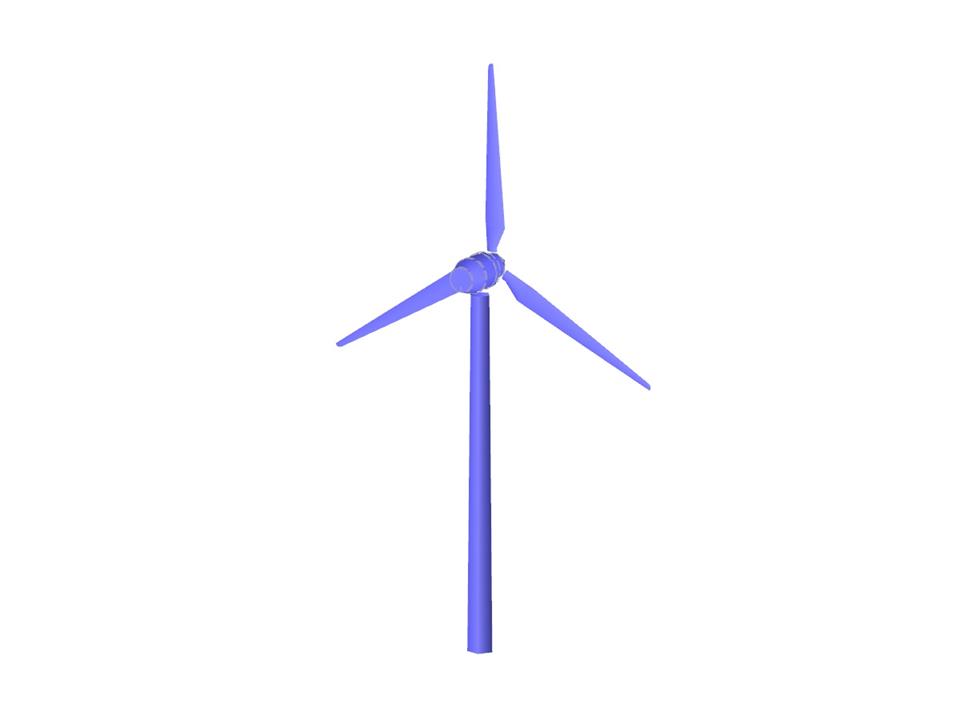

Generatore eolico
| Numero di nodi | 119 |
| Numero di linee | 103 |
| Numero di aste | 7 |
| Numero di superfici | 46 |
| Numero di solidi | 1 |
| Numero di casi di carico | 2 |
| Peso totale | 47,795 t |
| Dimensioni | 33.169 x 8.945 x 54.329 m |
| Versione del programma | 5.01.00 |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Generale
Caratteristiche del prodotto
.png?mw=350&hash=2abcb1994b202c36944f8836510c98d2e7f3b847)
.png?mw=350&hash=a0b43c6026a12e0f36a9102793f72ba310d036d6)
I valori estremi massimo e minimo (l'inviluppo) sono visualizzati nelle tabelle dei risultati e nei grafici. È possibile aggiungerli alla relazione di calcolo globale di RSTAB.
È anche possibile progettare le forze interne delle super combinazioni in molti moduli aggiuntivi di RSTAB.
Per la sovrapposizione, è necessario selezionare una delle norme integrate. I coefficienti di sicurezza parziali sono preimpostati per impostazione predefinita. È anche possibile creare una nuova norma e salvarla con i coefficienti di sicurezza definiti dall'utente.
Il criterio di combinazione definisce quali casi di carico, combinazioni di carico o combinazioni di risultati devono essere considerati da quale modello. Le azioni possono essere ridimensionate per fattori e classificate come 'permanenti' o 'potenzialmente'. Sono anche possibili esami alternativi sotto forma di una sovrapposizione 'o'. Le rappresentazioni grafiche facilitano l'assegnazione dei modelli rilevanti.
Quando si determinano i valori estremi, SUPER-RC importa i risultati delle strutture e li sovrappone secondo il criterio di combinazione. I risultati vengono confrontati utilizzando i numeri dell'asta e del nodo.
Un modello di base viene creato e salvato con nomi diversi a seconda dell'avanzamento della costruzione. Questi modelli strutturali vengono quindi utilizzati per la supercombinazione. La sovrapposizione può essere eseguita come per una combinazione di risultati di RSTAB.
Modellando varie condizioni costruttive o operative, è possibile rappresentare diverse condizioni al contorno geometriche: Ad esempio, è possibile aggiungere o rimuovere vincoli esterni, aste o fondazioni elastiche del modello.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Gestione dei modelli di RSTAB in funzione delle fasi di costruzione
- Definizione delle condizioni al contorno geometriche per le singole condizioni costruttive e operative
- Accesso ai casi di carico, alle combinazioni di carico e alle combinazioni di risultati di tutte le strutture
- Sovrapposizione dei diversi modelli sotto forma di un inviluppo di tutti i valori estremi
- Operazioni di combinazione secondo le seguenti normative:
-
Eurocodice -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
secondo DIN 1055-100:2001-03
-
ÖNORM - Esercizio (non scalati)
-
- Output tabulare e grafico dei risultati
