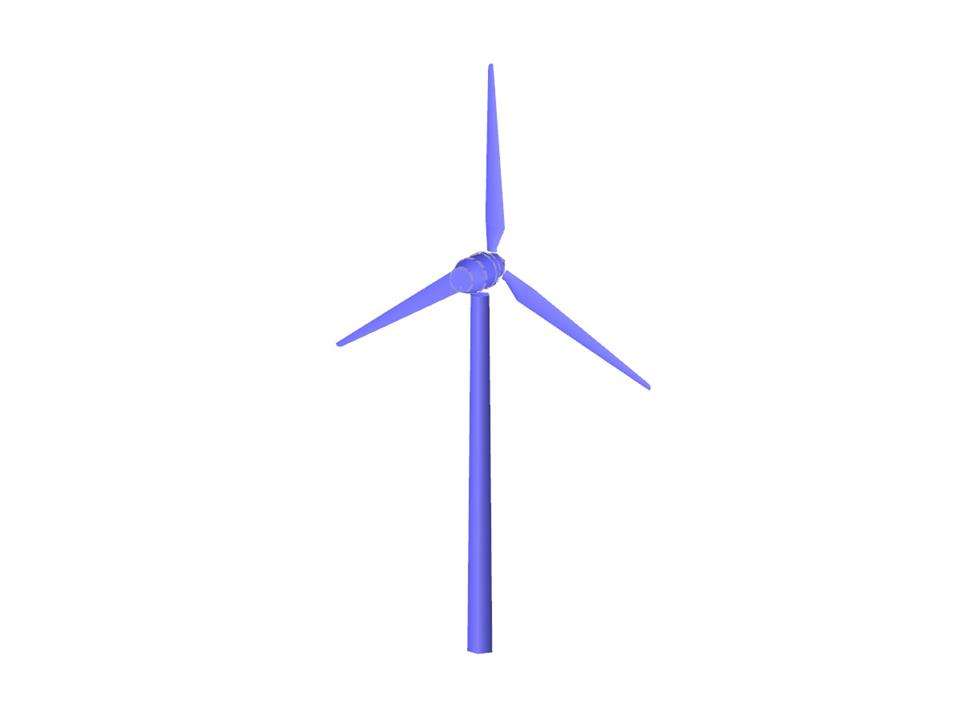

Aerogerador
| Número de nós | 119 |
| Número de linhas | 103 |
| Número de barras | 7 |
| Número de superfícies | 46 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Peso total | 47,795 t |
| Dimensões | 33,169 x 8,945 x 54,329 m |
| Versão do programa | 5.01.00 |
Seminário web
Seminário web
Generalidades
![[EN] FAQ 005511 | O que faz cada opção na secção "Cálculo da torção" no menu Resistência...](http://img.youtube.com/vi/5kTWIVwP61A/maxresdefault.jpg)
Base de dados de conhecimento
Função do programa
.png?mw=350&hash=2abcb1994b202c36944f8836510c98d2e7f3b847)
.png?mw=350&hash=a0b43c6026a12e0f36a9102793f72ba310d036d6)
Os valores extremos máximos e mínimos (envolvente) são representados em tabelas e graficamente. Podem ser integrados no relatório de impressão global do RSTAB.
Em muitos módulos adicionais do RSTAB, também é possível dimensionar os esforços internos e as supercombinações.
Para a sobreposição é selecionada uma das normas integradas. Os coeficientes de segurança parciais estão predefinidos. Também é possível criar uma nova norma e guardá-la com fatores de segurança definidos pelo utilizador.
O critério de combinação determina quais os casos de carga, as combinações de cargas ou as combinações de resultados do modelo que devem ser considerados. As ações podem ser escaladas por fatores e classificadas como 'permanente' ou 'possivelmente'. Também são possíveis examinações alternativos na forma de uma sobreposição 'ou '. A atribuição dos modelos é facilitada através de gráficos.
Na determinação de valores extremos, o SUPER-RC importa os resultados dos modelos que são sobrepostos de acordo com o critério de combinação. Neste processo, os resultados são comparados com base nos números das barras e dos nós.
Dependendo do progresso de construção, é criado um modelo de base e guardado com diferentes nomes. Estas estruturas de modelos são depois utilizadas para a supercombinação. A sobreposição é efetuada como para uma combinação de resultados do RSTAB.
Através da modelação de várias fases de construção e operação, podem ser representadas diversas condições de fronteira geométricas: no sistema podem ser adicionados ou eliminados, por exemplo, apoios, barras ou fundações.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Administração dos modelos do RSTAB de acordo com o progresso de construção
- Definição das condições de fronteira geométricas para as fases de construção e operação individuais
- Acesso a casos de carga, combinações de cargas ou de resultados de todas as estruturas
- Sobreposição de diferentes modelos na forma de envolvente de todos os valores extremos
- Opções de combinação de acordo com as seguintes normas:
-
Eurocódigo -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
segundo a DIN 1055-100:2001-03
-
ÖNORM - Estado limite de utilização (não escalado)
-
- Saída dos resultados em tabelas e em gráficos
