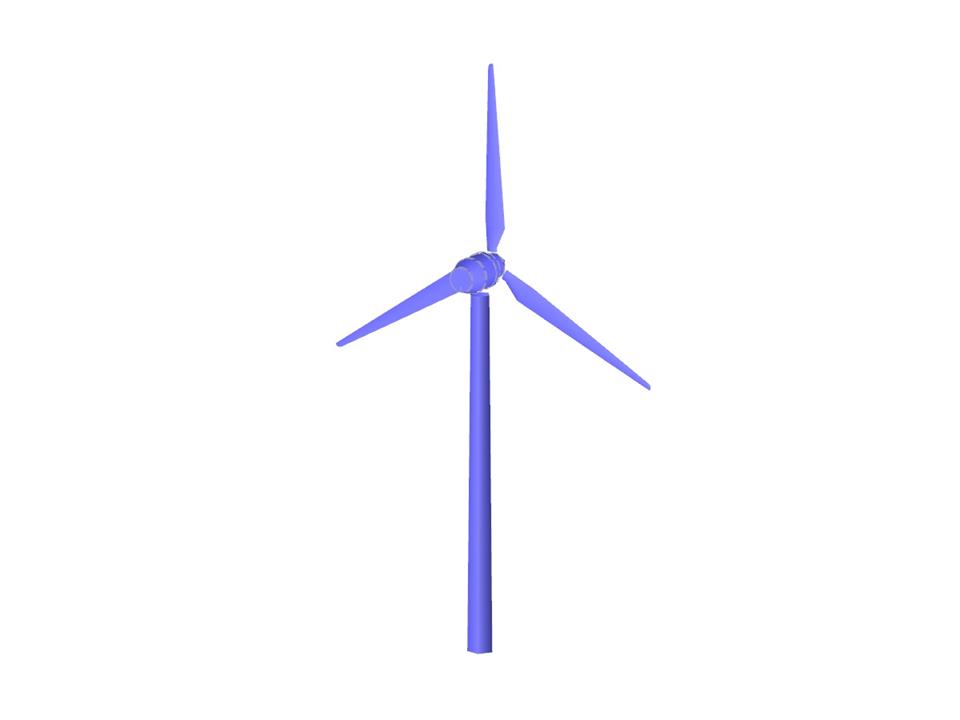

Turbina de viento
| Número de nudos | 119 |
| Número de líneas | 103 |
| Número de barras | 7 |
| Número de superficies | 46 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Peso completo | 47.795 t |
| Dimensiones | 33,169 x 8,945 x 54,329 m |
| Versión del programa | 5.01.00 |
