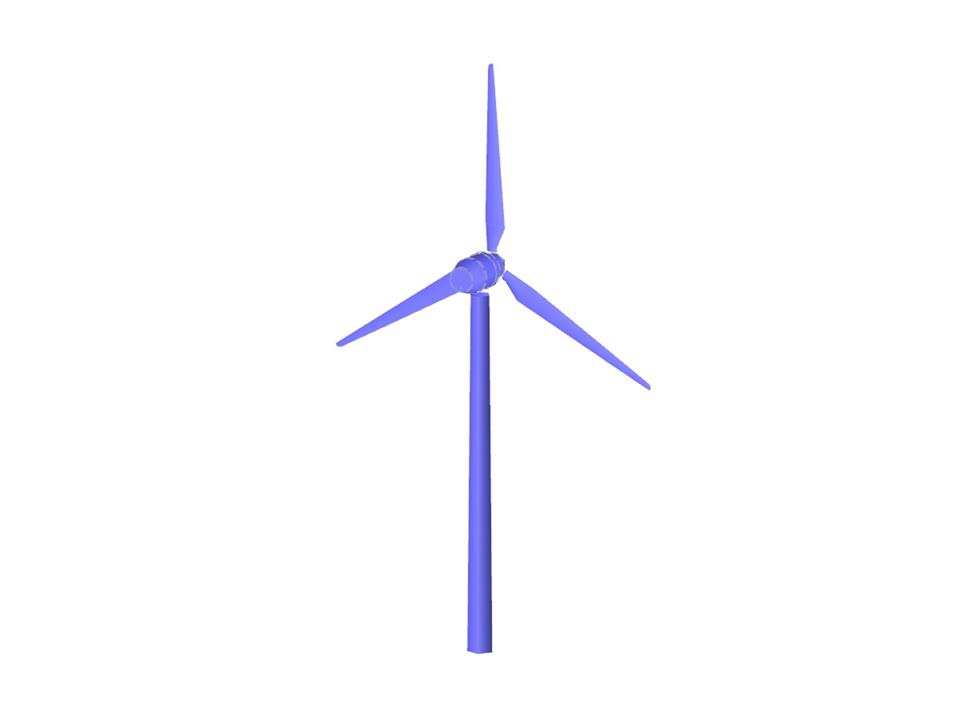

Éolienne
| Nombre de nœuds | 119 |
| Nombre de lignes | 103 |
| Nombre de barres | 7 |
| Nombre de surfaces | 46 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 2 |
| Poids total | 47,795 t |
| Cotation fonctionnelle | 33,169 x 8,945 x 54,329 m |
| Version du logiciel | 5.01.00 |
Webinaire
Webinaire
Général
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Fonctionnalité de produit
.png?mw=350&hash=2abcb1994b202c36944f8836510c98d2e7f3b847)
.png?mw=350&hash=a0b43c6026a12e0f36a9102793f72ba310d036d6)
Les valeurs extrêmes maximales et minimales (l'enveloppe) sont affichées dans les tableaux de résultat et dans les graphiques. Elles peuvent être intégrées au rapport d’impression de RSTAB.
Il est aussi possible de vérifier les efforts internes des supercombinaisons dans beaucoup de modules de RSTAB.
Choisissez une norme parmi celles disponibles dans le module pour définir une superposition. Les coefficients partiels de sécurité sont prédéfinis. Il est aussi possible de créer une nouvelle norme et de la sauvegarder avec des facteurs de sécurité définis par l’utilisateur.
Le critère de combinaison définit quels cas de charge, combinaisons de charge ou combinaisons de résultats doivent être considérés par quel modèle. Les actions peuvent être triées par facteurs et classées comme 'permanentes' ou 'potentiellement'. D'autres analyses sous forme de superposition 'ou' sont également possibles. Les représentations graphiques facilitent l’attribution des modèles correspondants.
Lors de la détermination des valeurs extrêmes, SUPER-RC importe les résultats des structures et les superpose selon le critère de combinaison. Les résultats sont comparés à l'aide des numéros de barre et de nœud.
Un modèle de base est créé et enregistré sous des noms différents en fonction de l'avancement de la construction. Ces modèles structuraux sont ensuite utilisés pour la supercombinaison. La superposition peut être effectuée de la même manière que pour une combinaison de résultats dans RSTAB.
Les différentes conditions de construction ou d'utilisation permettent de représenter différentes conditions limites géométriques : Il est par exemple possible d'ajouter ou de supprimer des appuis, des barres ou une fondation élastique du modèle.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Gestion des modèles dans RSTAB suivant l'évolution du chantier
- Définition des conditions géométriques de frontière pour une construction individuelle et conditions opératoires
- Accès aux cas de charge, combinaisons de charge et de résultats de toutes les structures
- Superposition des différents modèles sous forme d'enveloppe de toutes les valeurs extrêmes
- Différentes combinaisons selon les normes suivantes :
-
Eurocode -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
DIN 1055-100:2001-03
-
ÖNORM - Etat limite de service (sans facteurs)
-
- Sortie de résultats tabulaire et graphique
