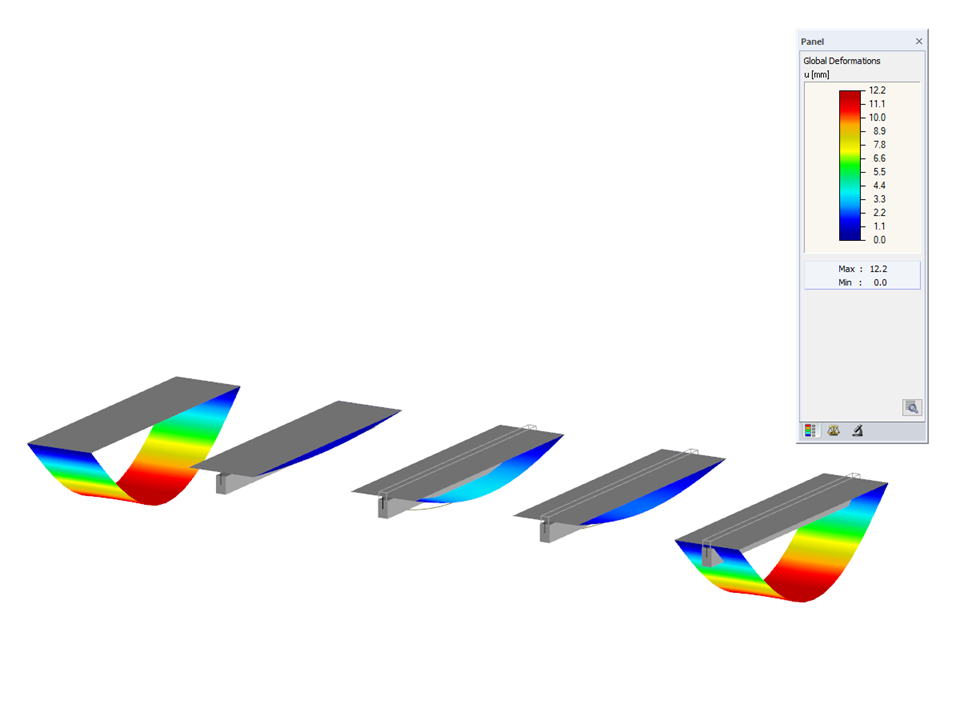

Плиты с различными высвобождениями линий между потолком и балкой
| Количество узлов | 34 |
| Количество линий | 27 |
| Количество стержней | 4 |
| Количество поверхностей | 5 |
| Количество загружений | 1 |
| Общий вес | 52,000 t |
| Размеры | 22,000 x 8,122 x 0,411 m |
| Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
.png?mw=350&hash=c95ed60ab8b34be6f47a2adfc8e9f82ebf03554a)
.png?mw=512&hash=5f6f319140739c53f34ec729ad225dc1c6f3b526)
RFEM предлагает следующие таблицы для изображения сил и деформаций шарниров и высвобождений:
- 4.45 Линейные шарниры - деформации
- 4.46 Линейные шарниры - силы
- 4.47 Шарниры стержней - деформации
- 4.48 Шарниры стержней - силы
- 4.49 Высвобождения узлов - деформации
- 4.50 Высвобождения узлов - силы
- 4.51 Высвобождения линий - деформации
- 4.52 Высвобождения линий - силы
Таблицы могут выводиться в протокол результатов. Кроме того, результаты по линейным шарнирам и высвобождениям линий могут изображаться графически. Это можно контролировать через Навигатор проекта - Результаты.
Модели из RFEM и RSTAB можно сохранить в виде трехмерных glTF моделей (форматы *.glb и *.glTF) Просматривайте модели детально прямо в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по конструкции.
Вы можете интегрировать 3D-модели glTF в свои собственные веб-сайты с помощью JavaScript в соответствии с этими инструкциями (как на веб-сайте Dlubal Модели для скачивания).
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
