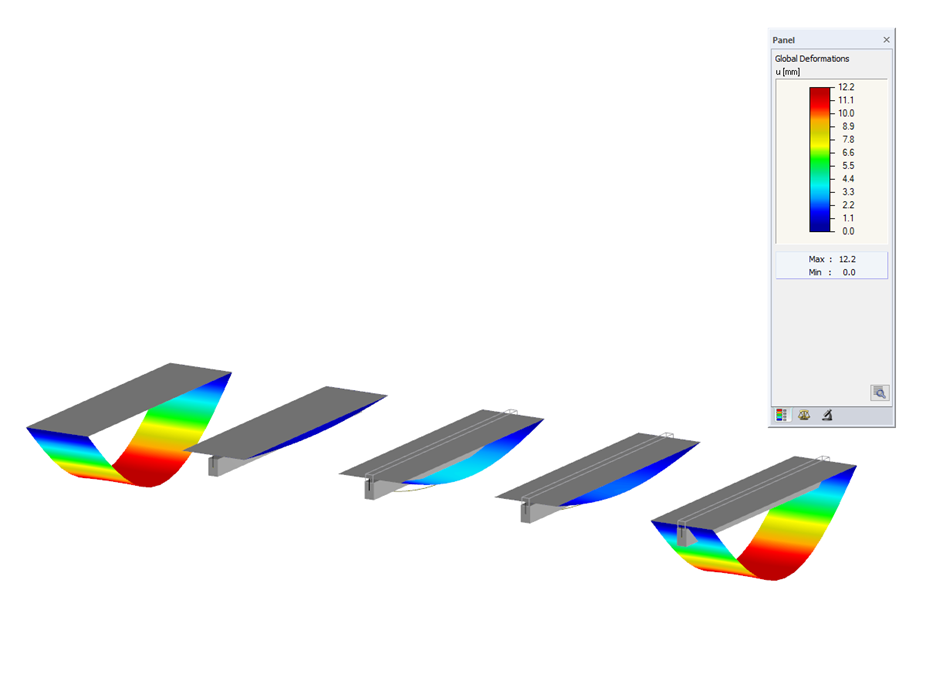

Płyty o różnych liniach zwolnienia między stropem a podciągiem
| Liczba węzłów | 34 |
| Liczba linii | 27 |
| Liczba prętów | 4 |
| Liczba powierzchni | 5 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 52,000 t |
| Wymiarowanie | 22,000 x 8,122 x 0,411 m |
| Wersja programu | 5.23.01 |
