Manuale RFEM Online | 4.4 Superfici

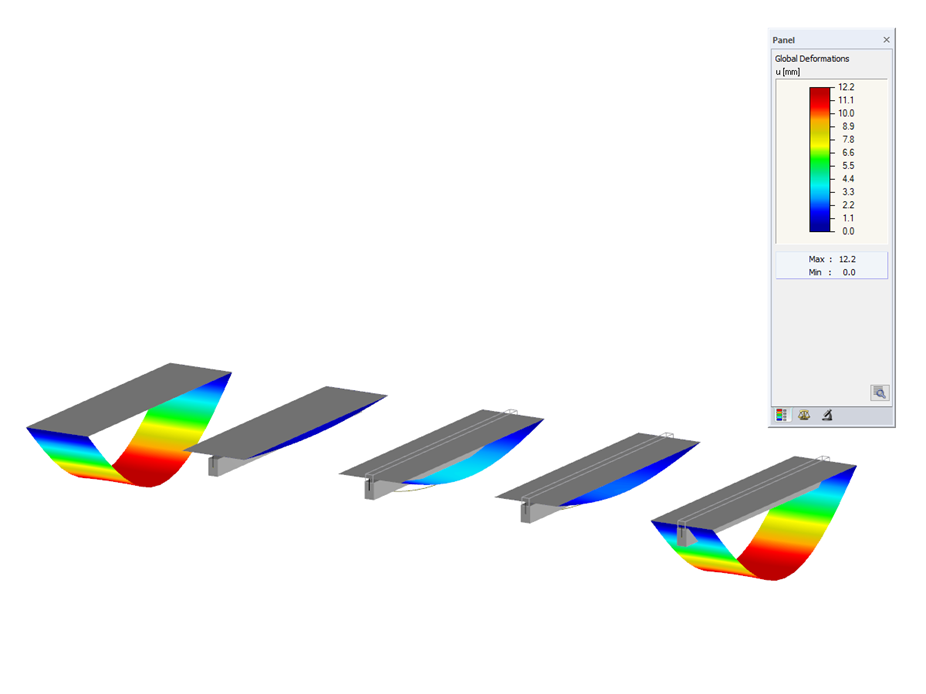

Piastre con diversi rilasci di linee tra soffitto e trave ribassata
| Numero di nodi | 34 |
| Numero di linee | 27 |
| Numero di aste | 4 |
| Numero di superfici | 5 |
| Numero di casi di carico | 1 |
| Peso totale | 52,000 t |
| Dimensioni | 22.000 x 8.122 x 0.411 m |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
