Laden Sie hier das Modell mit unterschiedlichen Linienfreigaben zwischen einer Decke und einem Unterzug herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Produktiver arbeiten mit RFEM' vom 14. Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.

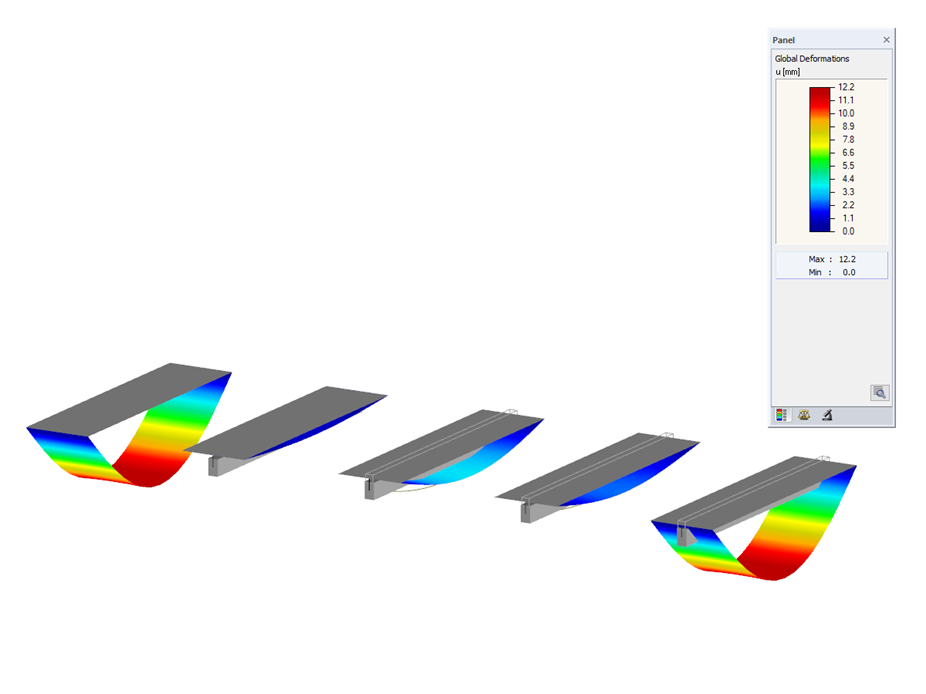

Platten mit unterschiedlichen Linienfreigaben zwischen Decke und Unterzug
Anzahl Knoten | 34 |
Anzahl Linien | 27 |
Anzahl Stäbe | 4 |
Anzahl Flächen | 5 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 52.000 t |
Abmessungen | 22.000 x 8.122 x 0.411 m |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Für die Ausgabe der Kräfte und Verformungen von Gelenken und Freigaben existieren in RFEM folgende Tabellen:
- 4.45 Liniengelenke - Verformungen
- 4.46 Liniengelenke - Kräfte
- 4.47 Stabendgelenke - Verformungen
- 4.48 Stabendgelenke - Kräfte
- 4.49 Knotenfreigaben - Verformungen
- 4.50 Knotenfreigaben - Kräfte
- 4.51 Linienfreigaben - Verformungen
- 4.52 Linienfreigaben - Kräfte
Die Tabellen lassen sich im Ausdruckprotokoll ausgeben. Zudem können die Ergebnisse in Liniengelenken und Linienfreigaben grafisch angezeigt werden. Die Steuerung erfolgt über den Projekt-Navigator - Ergebnisse.
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
