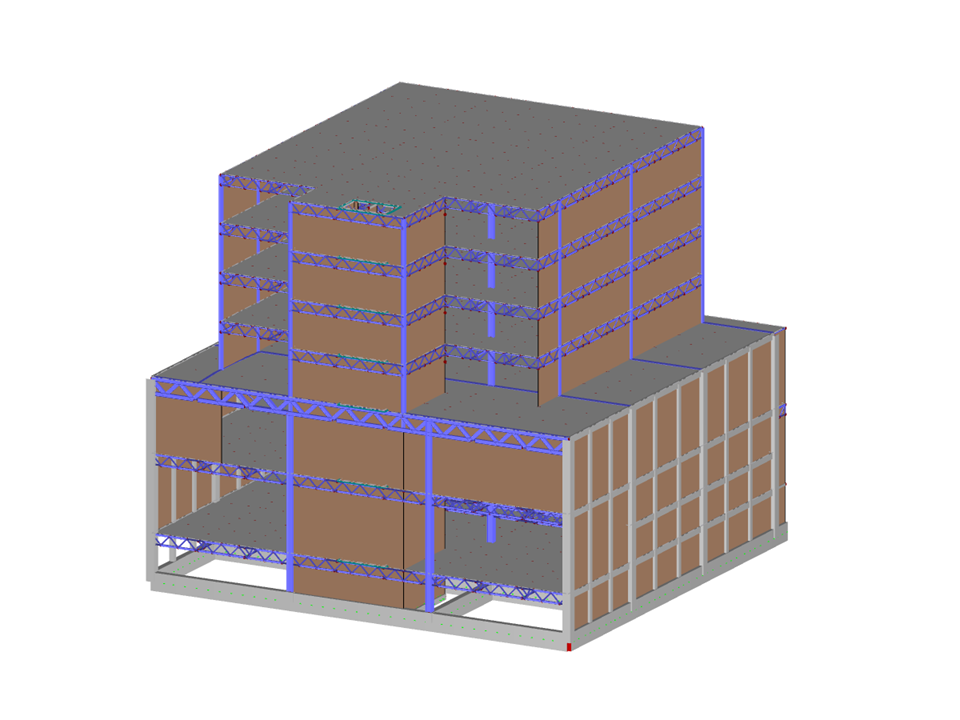

Офисное здание
Количество узлов | 5928 |
Количество линий | 12626 |
Количество стержней | 12499 |
Количество поверхностей | 38 |
Количество загружений | 13 |
Количество сочетаний нагрузок | 15 |
Общий вес | 2793,754 t |
Размеры | 37,000 x 35,950 x 32,500 m |
Версия программы | 5.26.01 |
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
С помощью типа этажа « Только передача нагрузки » можно создавать перекрытия без эффекта Учитывать жёсткость в плоскости и вне плоскости. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
