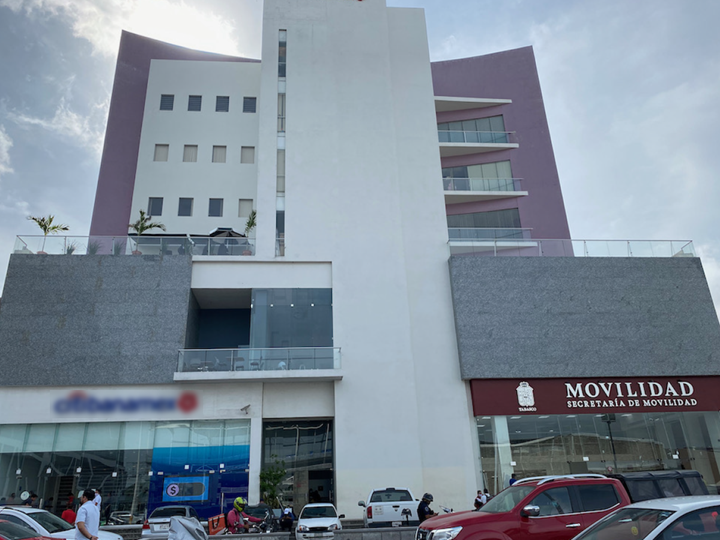

Офисное здание «Europlaza Movilidad», Вильяэрмоса, Мексика

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

«Europlaza Movilidad» - это здание, занимающее площадь около 8000 м2, в котором находятся отделение банка, Государственный секретариат по вопросам мобильности и Государственный секретариат общественных работ. В его цокольном этаже находится парковка, а остальные семь надземных этажей занимают офисные помещения. На крыше затем установлено оборудование системы кондиционирования. Это здание находится в городе Вильяэрмоса, столице штата Табаско, Мексика.

Расчет конструкций Ing. Juan Aldasoro Robles
Cosmos Proyectos Estructurales, S.A. de C.V.
Вильяэрмоса, Табаско, Мексика
www.cosmos44.com

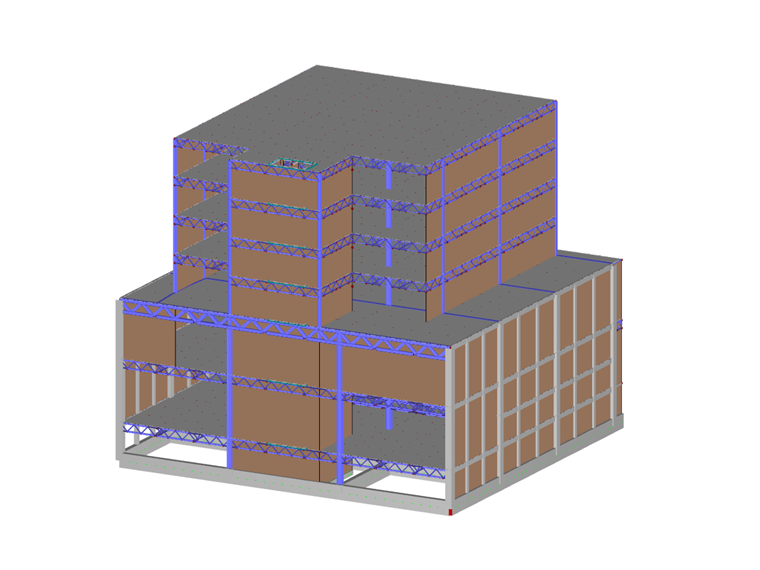

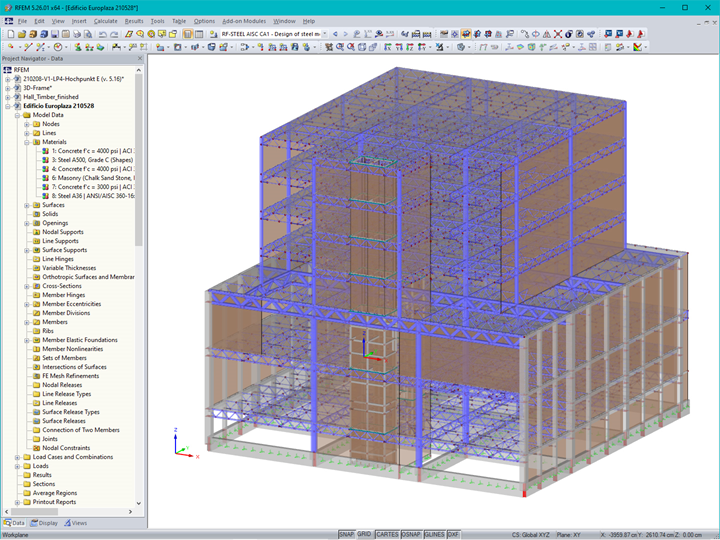

Модель

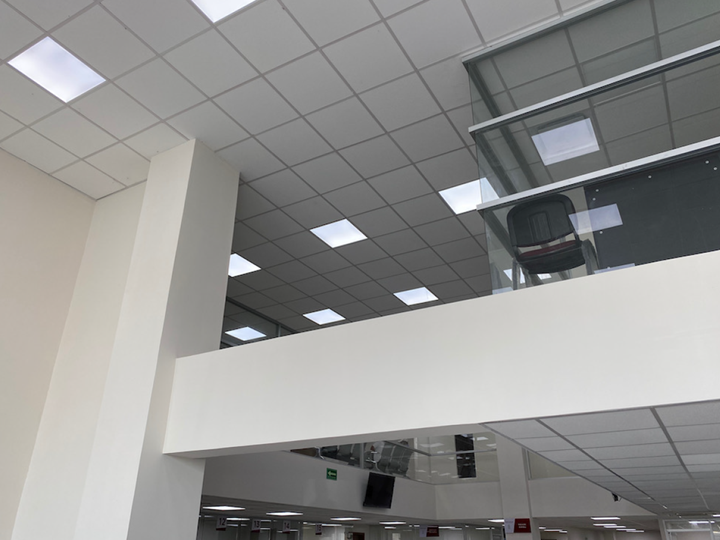

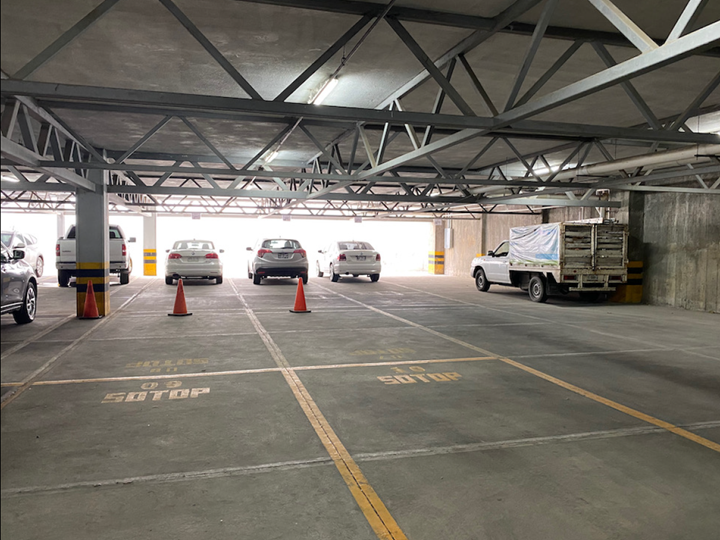

В настоящее время в здании располагаются различные офисы и филиал местного банка. Конструкция здания состоит из ленточных фундаментов, железобетонных кубов, двутавровых и квадратных пустотелых профилей, а также из железобетонных колонн и балок. Цокольный этаж затем сделан из бетона, а полы на основе строительной системы Genesis (Losa Génesis). Все было рассчитано как жесткий каркас. Отдельные колонны были сделаны из двутавров, некоторые даже из двойных, а фермы из двутавровых и пустотелых квадратных профилей.

Целое здание имеет прямоугольную форму и состоит из восьми этажей, включая цокольный. Его высота затем достигает 31,70 м. Фундамент конструкции сделан из сплошных ленточных фундаментов. Поскольку поблизости нет никаких других построек, не возникает в случае появления сейсмических или ветровых воздействий риск столкновения с соседними зданиями. Фасад здания полностью покрыт каменной кладкой, а кровля - железобетонной плитой.

Расположение проекта

Здание «Europlaza Movilidad»
Periférico Carlos Pellicer Cámara 3306
Colonia Carrizal, CP 86108
Вильяэрмоса, Centro, Табаско, МЕКСИКА

Ключевые слова

Здания Сталь Бетон Кладка AISC Сейсмические воздействия
