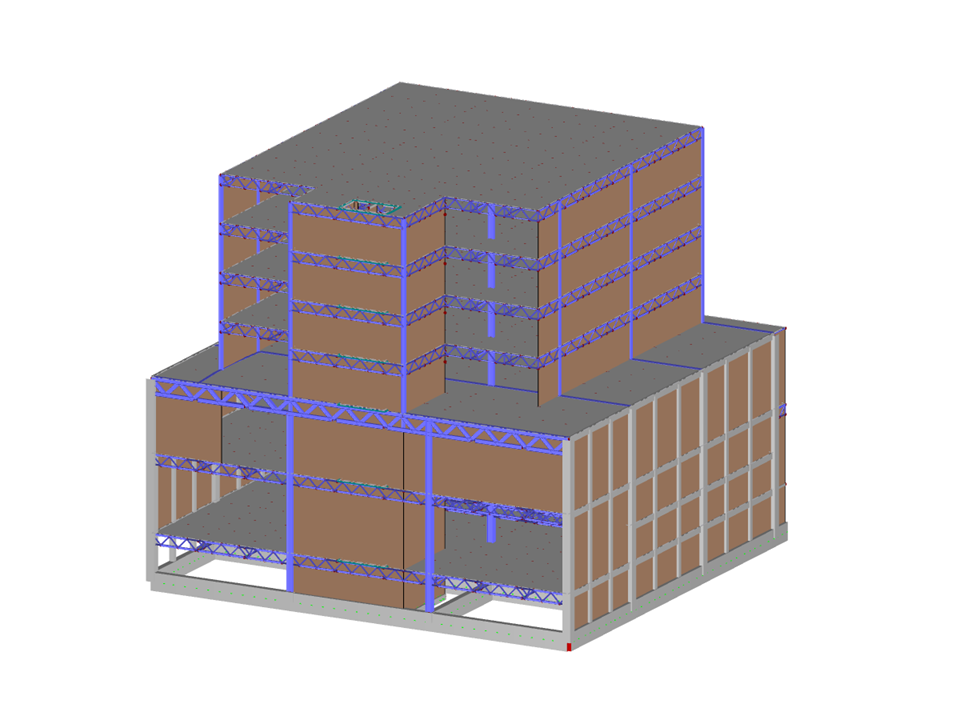

Edificio de oficinas Europlaza Movilidad, Villahermosa, México
Diseño estructural:
Cosmos Proyectos Estructurales, S.A. de C.V.
www.cosmos44.com
Edificio de oficinas
| Número de nudos | 5928 |
| Número de líneas | 12626 |
| Número de barras | 12499 |
| Número de superficies | 38 |
| Número de casos de carga | 13 |
| Número de combinaciones de carga | 15 |
| Peso completo | 2793.754 t |
| Dimensiones | 37,000 x 35,950 x 32,500 m |
| Versión del programa | 5.26.01 |
Base de datos de conocimientos
.png?mw=350&hash=6f0d685d7bb16d5b49dfc3e9a323beba888a3b4e)
El coeficiente θ se calcula con la siguiente fórmula:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
Usando el tipo de planta "Solo transmisión de cargas", puede considerar losas sin efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en el techo y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
¿Qué son las articulaciones lineales y las liberaciones de línea?
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Complemento
El complemento Modelo de edificio para RFEM le permite definir y manipular un edificio utilizando plantas. Las plantas se pueden ajustar después de muchas maneras. La información sobre las plantas y todo el modelo (centro de gravedad) se muestra en tablas y gráficos.
