在线手册 RFEM | 面

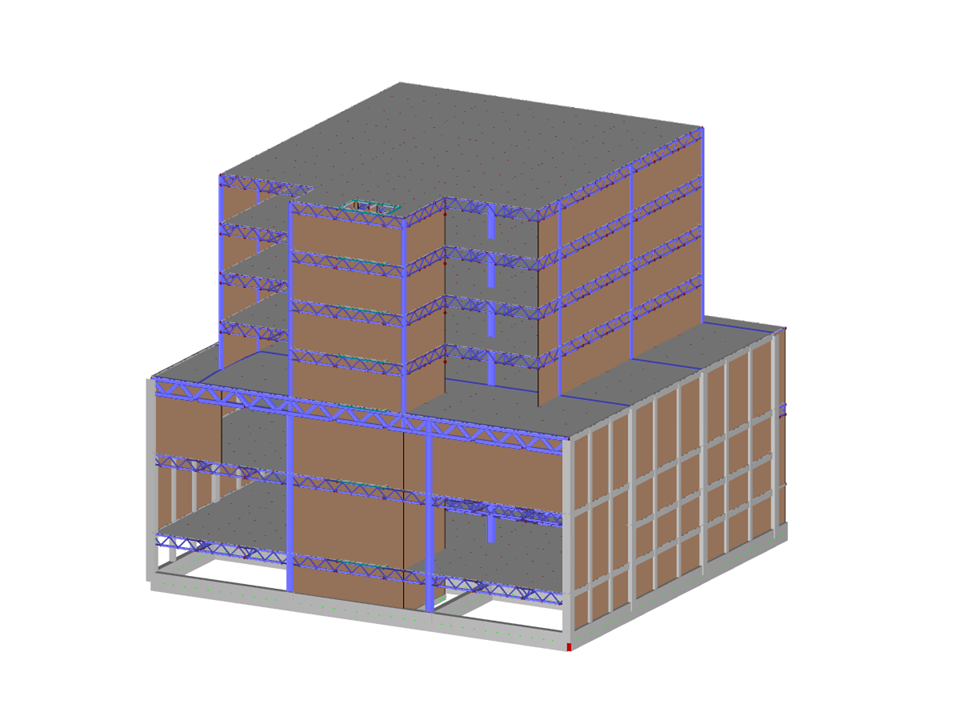

办公楼
| 节点数目： | 5928 |
| 线的数目 | 12626 |
| 杆件数目： | 12499 |
| 面的数目： | 38 |
| 荷载工况数目 | 13 |
| 荷载组合数目 | 15 |
| 总重量 | 2793,754 t |
| 翘曲区域尺寸 | 37.000 x 35.950 x 32.500 m |
| 软件版本 | 5.26.01 |
.png?mw=350&hash=6f0d685d7bb16d5b49dfc3e9a323beba888a3b4e)
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
建筑模型的计算分两个阶段进行：
- 全局模型的 3D 计算，其中板被建模为刚性平面（隔膜）或弯曲板
- 单个楼层的局部二维计算
计算后，柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型，既可以节省宝贵的时间，也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。
模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件，然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。
有以下几种建模工具可供选择：
- 竖线
- 柱
- 墙
- 梁杆件
- 矩形天花板
- 多边形楼板
- 天花板上的矩形洞口
- 多边形天花板洞口
用户可以使用该功能在空间中定义平面单元（例如背景层），并在空间中创建多单元网格。
使用“仅导荷虚面”楼层类型，您可以在不考虑平面内和平面外刚度影响的情况下创建楼板。 这种单元类型承受板上的荷载，并将其传递给三维模型的柱单元。 这样您就可以选择安装次要构件，例如 B。在 3D 模型中模拟格栅和类似的荷载分布单元，而不产生任何其他影响。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大，比如大于 20%，则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%，则可能出现局部失稳现象（例如单个构件屈曲）。
此外，模态相关系数还可以用于，例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小（例如<20%），则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中，该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
模块
“混凝土设计”模块可以按照国际规范进行各种设计验算。 可以设计杆件、面和柱，以及进行冲切设计和变形分析。
模块
使用 RFEM 的砌体设计模块，您可以通过有限元法对砌体结构进行设计。 该模块是作为研究项目 DDMaS – 砌体结构设计数字化的一部分而开发的。 该材料模型以宏观建模的形式来表现砌块和砂浆材料组合的非线性行为。
模块
使用钢结构设计模块，可以对按照不同规范的钢杆件进行承载能力极限状态和正常使用极限状态设计。
模块
“木结构设计”模块可以按照不同规范对木杆件进行承载能力极限状态、正常使用极限状态设计和极限状态防火设计。
模块
使用“材料非线性”模块，可以在 RFEM 中考虑材料的非线性，例如塑性各向同性、塑性正交各向异性、各向同性损伤。
模块
使用“施工阶段分析 (CSA)”模块可以在 RFEM 中考虑施工过程对结构（杆件、面和实体结构）的影响。
模块
使用 Pushover 分析模块，可以分析地震对建筑物的影响，从而评估建筑物的抗震能力。
模块
此外，该模块还通过为结构模型的每种材料指定单位成本和排放量来估算模型的成本或二氧化碳的排放量。
主软件
现代化的三维结构分析和设计软件适用于梁结构的静力和动力分析，以及混凝土、钢、木结构和其他材料的设计。
模块
使用“静力弹塑性分析”模块，可以分析地震对建筑物的影响，从而评估该建筑物的抗震能力。
模块
使用钢结构设计模块，可以对按照不同规范的钢杆件进行承载能力极限状态和正常使用极限状态设计。
模块
“木结构设计”模块可以按照不同规范对木杆件进行承载能力极限状态、正常使用极限状态设计和极限状态防火设计。
模块
使用 Aluminium Design 模块可以按照不同的规范对铝合金杆件进行承载能力极限状态和正常使用极限状态设计。
模块
此外，该模块还通过为结构模型的每种材料指定单位成本和排放量来估算模型的成本或二氧化碳的排放量。
模块
“翘曲扭转（7 自由度）”模块允许在计算杆件时将截面翘曲作为额外的一个自由度进行考虑。
模块
“应力-应变分析”模块用于执行一般应力分析，通过计算现有的实际应力，然后与构件的极限应力进行比较。
模块
使用 Aluminium Design 模块可以按照不同的规范对铝合金杆件进行承载能力极限状态和正常使用极限状态设计。
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
模块
使用 RFEM 的钢结构节点模块，您可以使用有限元模型对钢结构节点进行分析。 有限元模型在后台自动生成，可以通过简单地输入组件来控制。
模块
“翘曲扭转 (7自由度)”模块允许在计算杆件时将截面翘曲作为额外的一个自由度进行考虑。
