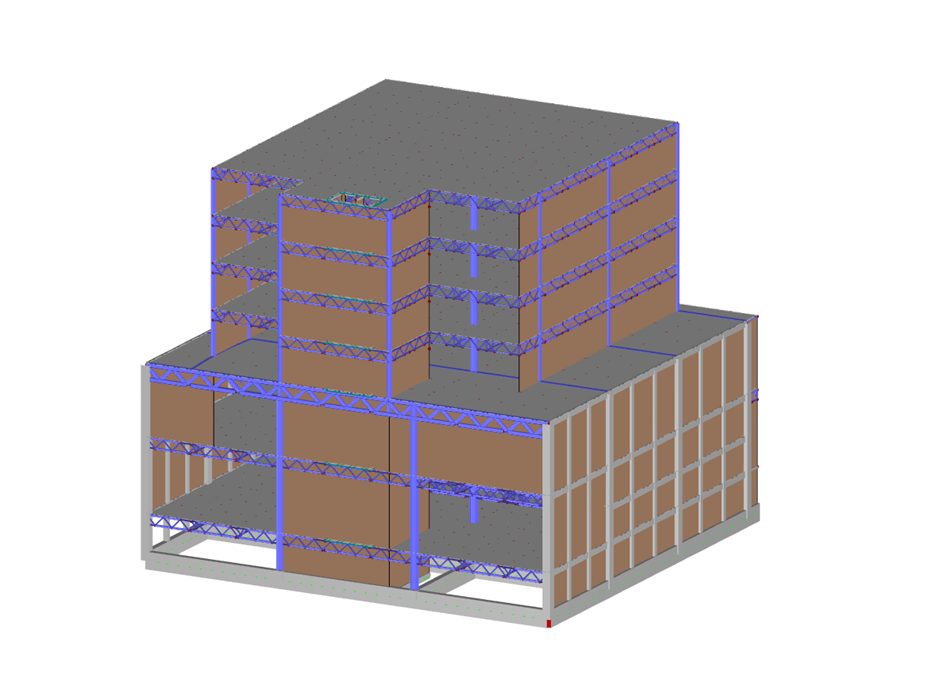

Edificio per uffici
Numero di nodi | 5928 |
Numero di linee | 12626 |
Numero di aste | 12499 |
Numero di superfici | 38 |
Numero di casi di carico | 13 |
Nr. di combinazioni di carico | 15 |
Peso totale | 2793,754 t |
Dimensioni | 37.000 x 35.950 x 32.500 m |
Versione del programma | 5.26.01 |
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
Utilizzando il tipo di piano " Solo trasferimento del carico ", è possibile creare solai senza considerare l'effetto di rigidezza dentro e fuori dal piano. Questo tipo di elemento raccoglie i carichi sul soffitto e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
