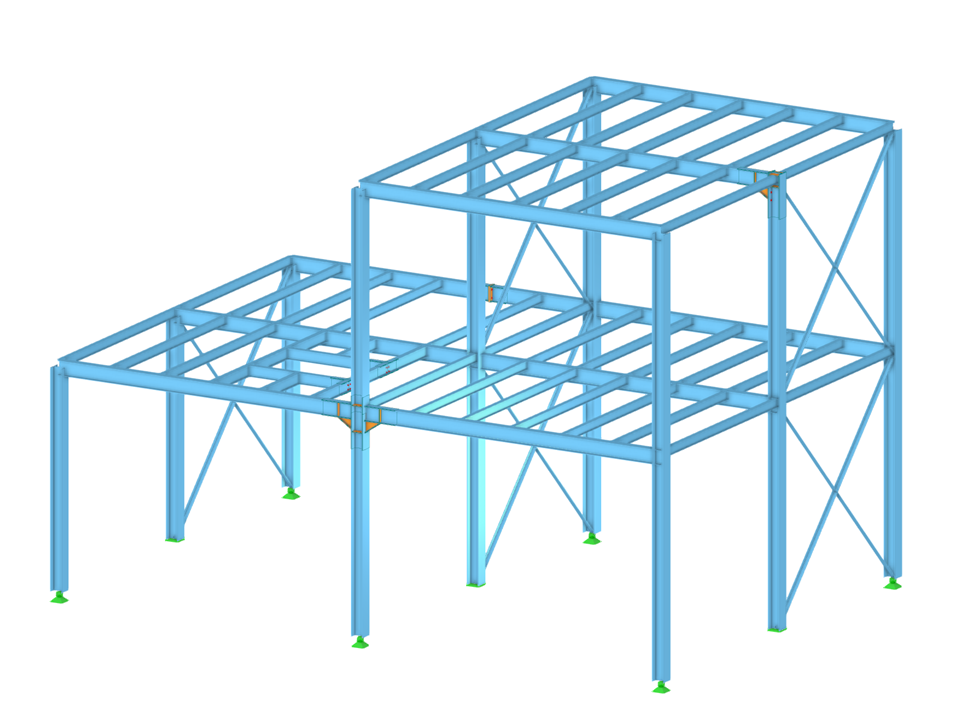

Die Stabverbindungen wurden mit dem Add-On Stahlanschlüsse in RFEM 6 an einer Stahlkonstruktion modelliert.
Stahlrahmenkonstruktion mit modellierten Verbindungen
| Anzahl Knoten | 77 |
| Anzahl Linien | 129 |
| Anzahl Stäbe | 129 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 8,470 t |
| Abmessungen | 12,000 x 8,000 x 8,000 m |
Veranstaltung
Veranstaltung
Veranstaltung
Allgemeines
Produkt-Feature
Produkt-Feature
Veranstaltung
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.
Die runden Profile lassen sich untereinander verbinden oder an ebene Bauteile anschließen. Auch die Ausrundungen von genormten und dünnwandigen Profilen können mit einer Schweißnaht angeschlossen werden.
Im Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum Erklärvideo
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.
Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Zum Erklärvideo
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
Zum Erklärvideo
