As ligações de barra são modeladas numa estrutura de aço utilizando o módulo Ligações de aço no RFEM 6.

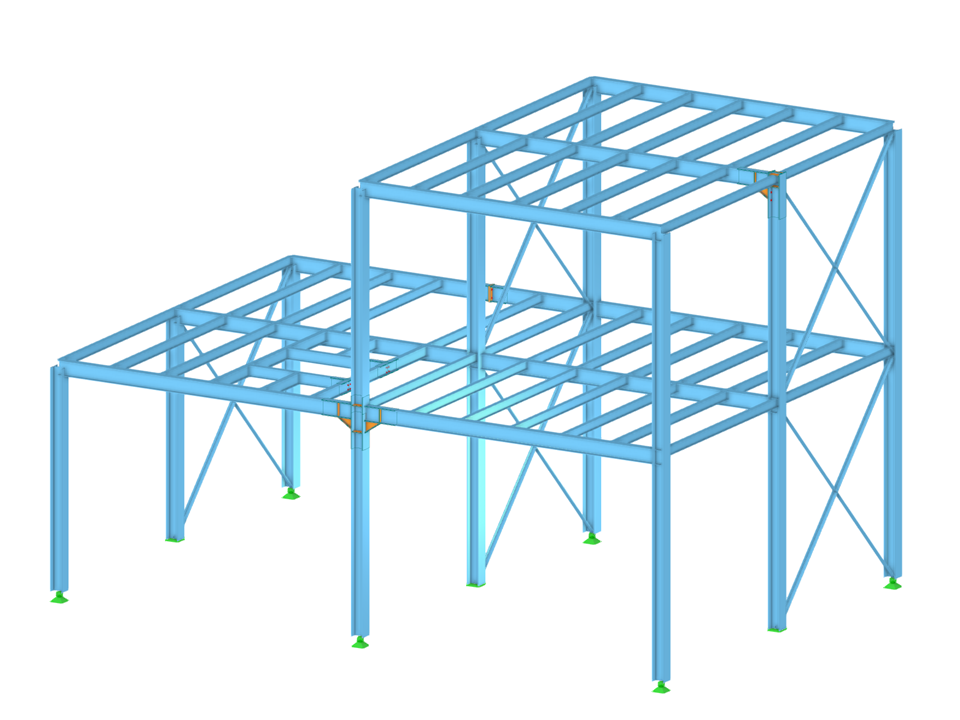

Estrutura em aço com ligações modeladas
Número de nós | 77 |
Número de linhas | 129 |
Número de barras | 129 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 5 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 1 |
Peso total | 8,470 t |
Dimensões | 12,000 x 8,000 x 8,000 m |
No módulo Ligações de aço, pode ligar secções ocas circulares utilizando soldaduras.
É possível ligar as secções circulares entre si ou a componentes planos. Os arredondamentos de secções padronizadas e de parede fina também podem ser ligados por uma soldadura.
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativoNo módulo {%="#/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco/entrada-de-aco]] , tem a opção de considerar o pré-esforço dos parafusos na análise de todos os componentes.
O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Ir para o vídeo explicativoNo módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
Ir para vídeo explicativo
