Přípoje prutů se modelují na ocelové konstrukci pomocí addonu Ocelové přípoje v programu RFEM 6.

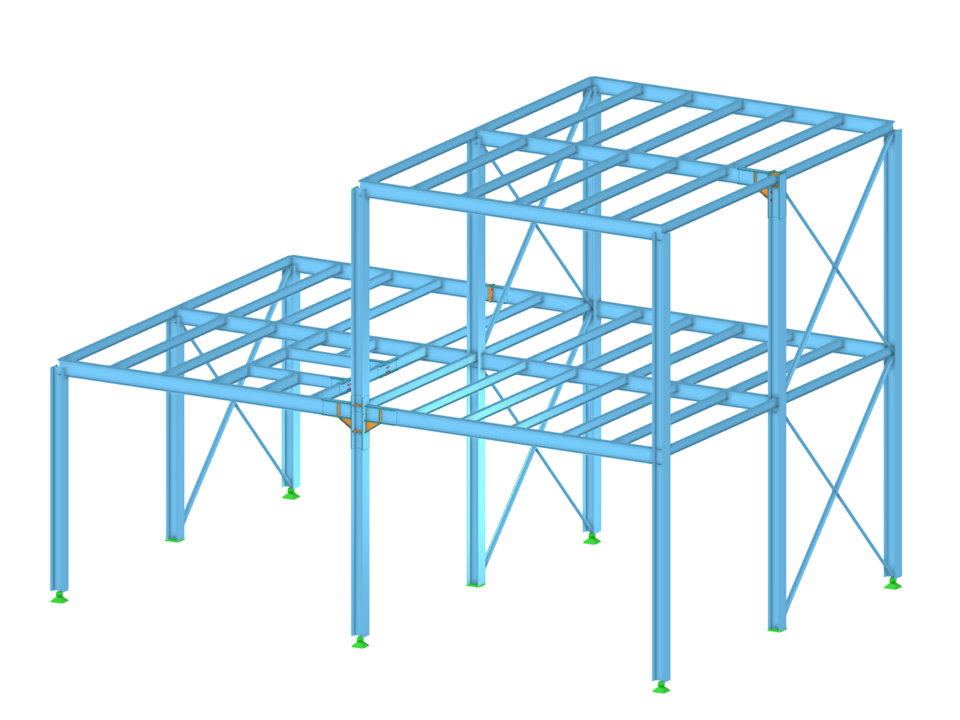

Ocelová rámová konstrukce s modelovanými spoji
| Počet uzlů | 77 |
| Počet linií | 129 |
| Počet prutů | 129 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 8,470 t |
| Rozměry | 12,000 x 8,000 x 8,000 m |
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V addonu Ocelové přípoje lze použít komponentu "Pomocné těleso" pro přesné řezy na deskách a konstrukčních prvcích. V rámci této komponenty lze jako pomocný objekt použít tvar kvádru, válce nebo libovolný průřez.
K názornému videu
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V komponentě Editor prutů lze také místo jednotlivých plechů prutu vybrat celý prut jako objekt k úpravě. Obě operace 'Zářez' a 'Zkosení' tak lze provést na několika plechách prutu.
