Модель создается с помощью аддона Стальные соединения в RFEM 6 и анализируется на потерю устойчивости соединения.

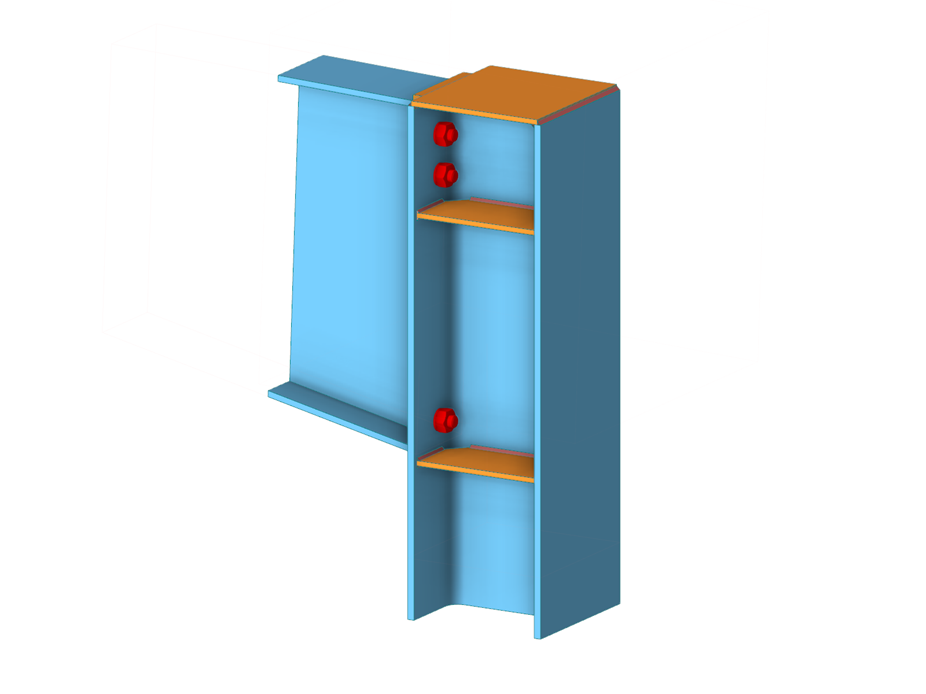

Стальное соединение с вутом для соединения балки с колонной
Количество узлов | 895 |
Количество линий | 740 |
Количество стержней | 408 |
Количество поверхностей | 64 |
Количество тел | 0 |
Количество загружений | 32 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,212 t |
Размеры | 1,358 x 1,176 x 0,300 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В расширении {%://https://www.dlubal.com/ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/soedinenija/stalnye-soedinenija/stalnye-soedinenija-vvod Joints]] , можно выполнить точные разрезы на пластинах и конструктивных элементах с помощью компонента «Вспомогательное тело». В рамках этого компонента вы можете использовать формы короба, цилиндра или любого сечения в качестве направляющего объекта.
K пояснительному видеоВ аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видеоВ аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видеоВ компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.
