Model byl vytvořen pomocí addonu Ocelové přípoje v programu RFEM 6 a posouzen na boulení spojů.

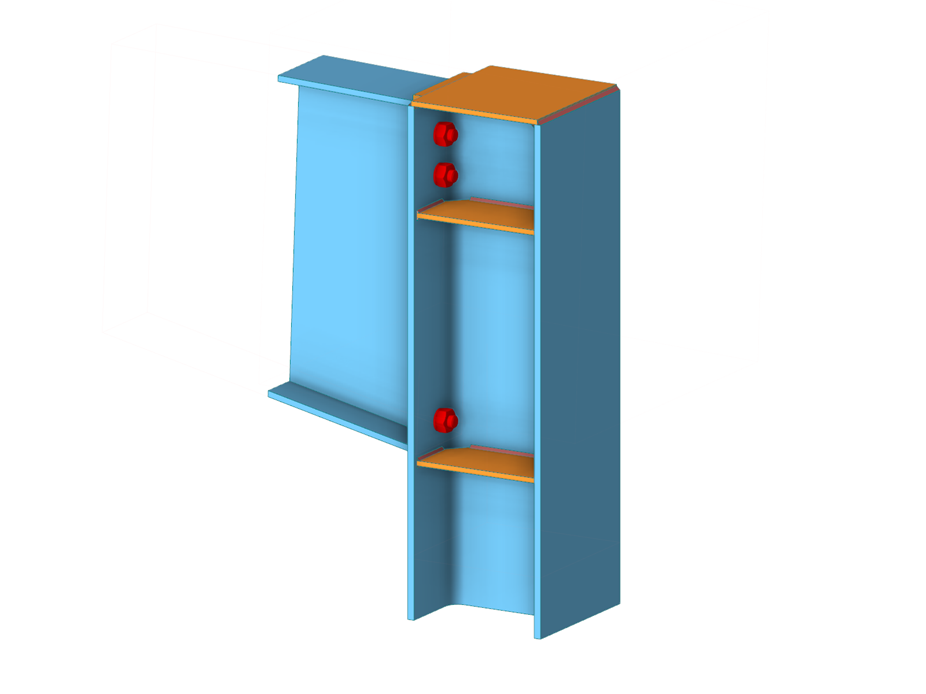

Ocelový přípoj s náběhem pro připojení nosníku ke sloupu
| Počet uzlů | 895 |
| Počet linií | 740 |
| Počet prutů | 408 |
| Počet ploch | 64 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 32 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,212 t |
| Rozměry | 1,358 x 1,176 x 0,300 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
Funkce programu
Funkce programu
Funkce programu
Funkce programu
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
Pokud svar spojuje dva plechy z různých materiálů, lze v addonu Ocelové spoje vybrat z rozbalovacího seznamu, který z těchto materiálů se má pro svar použít.
K názornému videu
