O modelo foi criado com o módulo Ligações de aço no RFEM 6 e analisado quanto à encurvadura das ligações.

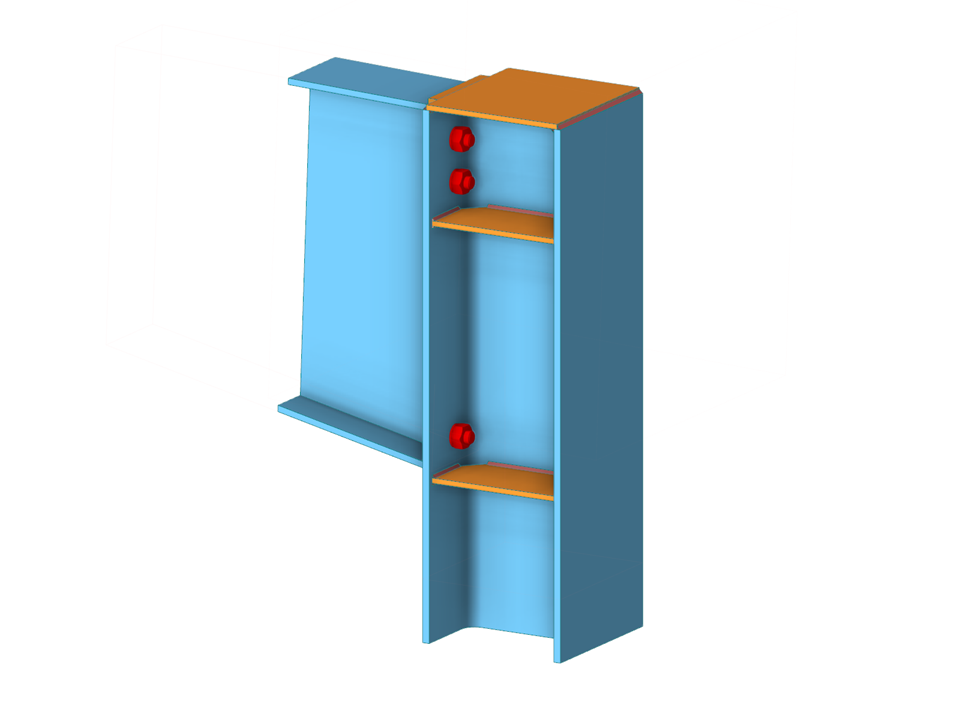

Ligação de aço com barra de secção variável para ligar a viga ao pilar
| Número de nós | 895 |
| Número de linhas | 740 |
| Número de barras | 408 |
| Número de superfícies | 64 |
| Número de sólidos | 0 |
| Número de casos de carga | 32 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,212 t |
| Dimensões | 1,358 x 1,176 x 0,300 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
