Le modèle est créé à l'aide du module complémentaire Assemblages acier dans RFEM 6 et est analysé pour le flambement des assemblages.

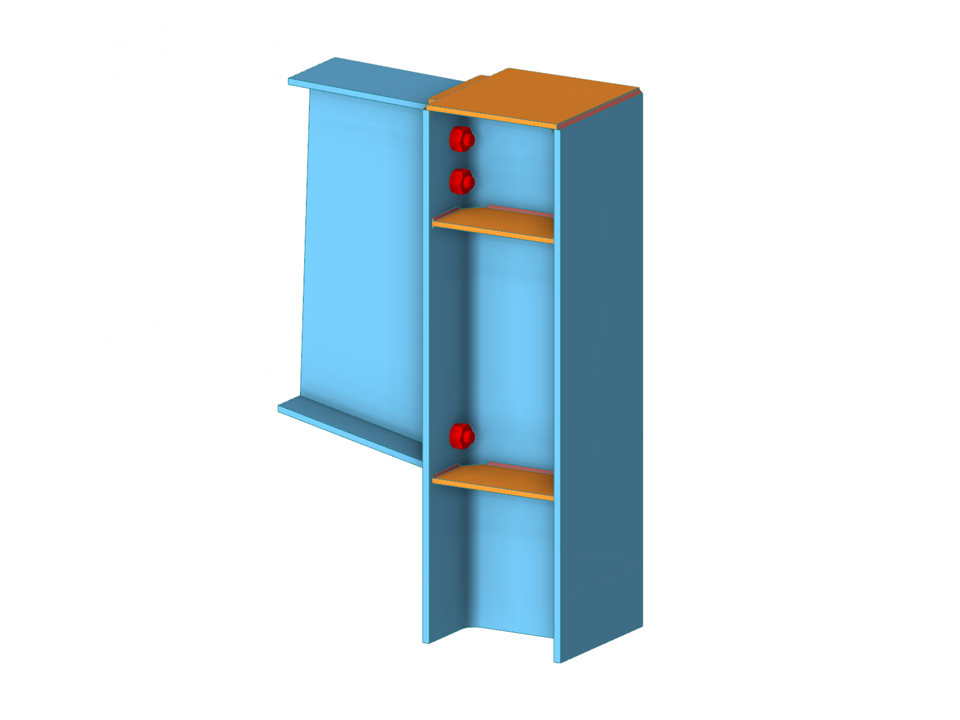

Assemblage en acier avec jarret pour connecter une poutre au poteau
| Nombre de nœuds | 895 |
| Nombre de lignes | 740 |
| Nombre de barres | 408 |
| Nombre de surfaces | 64 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 32 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,212 t |
| Cotation fonctionnelle | 1,358 x 1,176 x 0,300 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Dans la boîte de dialogue {%) module complémentaire Assemblages ]] , vous pouvez effectuer des coupes précises sur des plaques et des composants structuraux à l'aide du composant « Solide auxiliaire ». Dans ce composant, vous pouvez utiliser des formes de caisson, de cylindre ou d'une section quelconque comme objet repère.
Accéder à la vidéo explicative
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicative
Dans le composant Éditeur de barres, vous pouvez également sélectionner la barre entière comme objet de modification au lieu des plaques de barre individuelles. Ainsi, vous pouvez appliquer les deux opérations « entaille » et « chanfrein » sur plusieurs plaques de barre.
