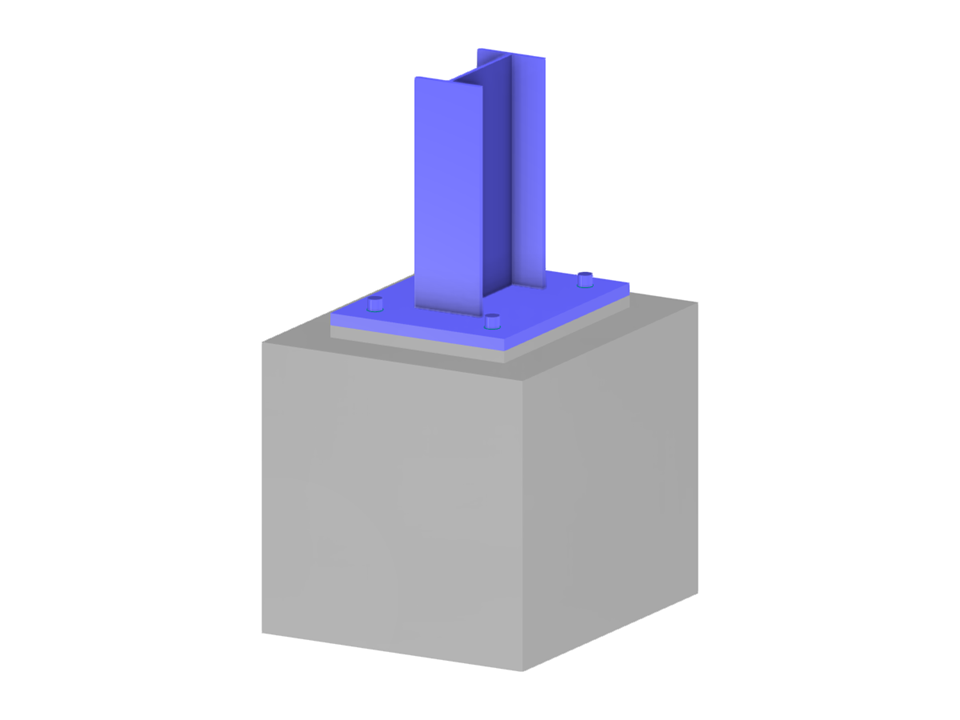

Параметризация геометрии соединения стальной двутавровой колонны с фундаментным блоком через опорную плиту и анкерные болты.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Двутавровая база колонны
Параметры блока можно редактировать динамически | |
Количество узлов | 92 |
Количество линий | 148 |
Количество стержней | 22 |
Количество поверхностей | 76 |
Количество тел | 13 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 5,318 t |
Размеры | 1,200 x 2,250 x 1,400 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
