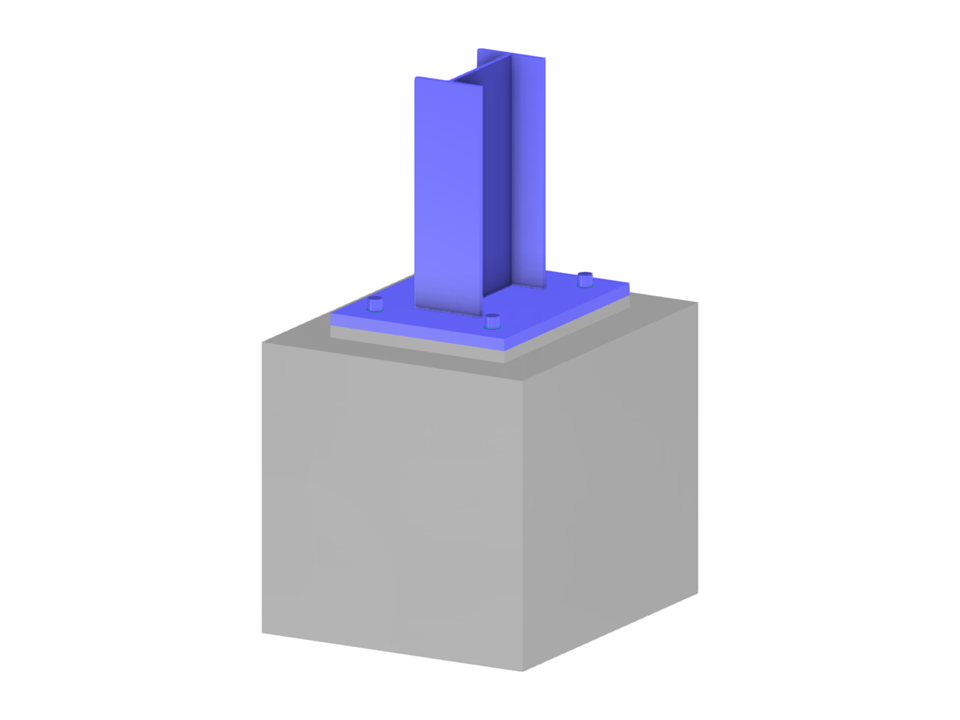

Parametrizzazione della geometria del collegamento di una colonna con sezione a I in acciaio a un blocco di fondazione tramite una piastra di base e bulloni di ancoraggio.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Base della colonna con sezione a I
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 92 |
| Numero di linee | 148 |
| Numero di aste | 22 |
| Numero di superfici | 76 |
| Numero di solidi | 13 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,318 t |
| Dimensioni | 1.200 x 2.250 x 1.400 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
