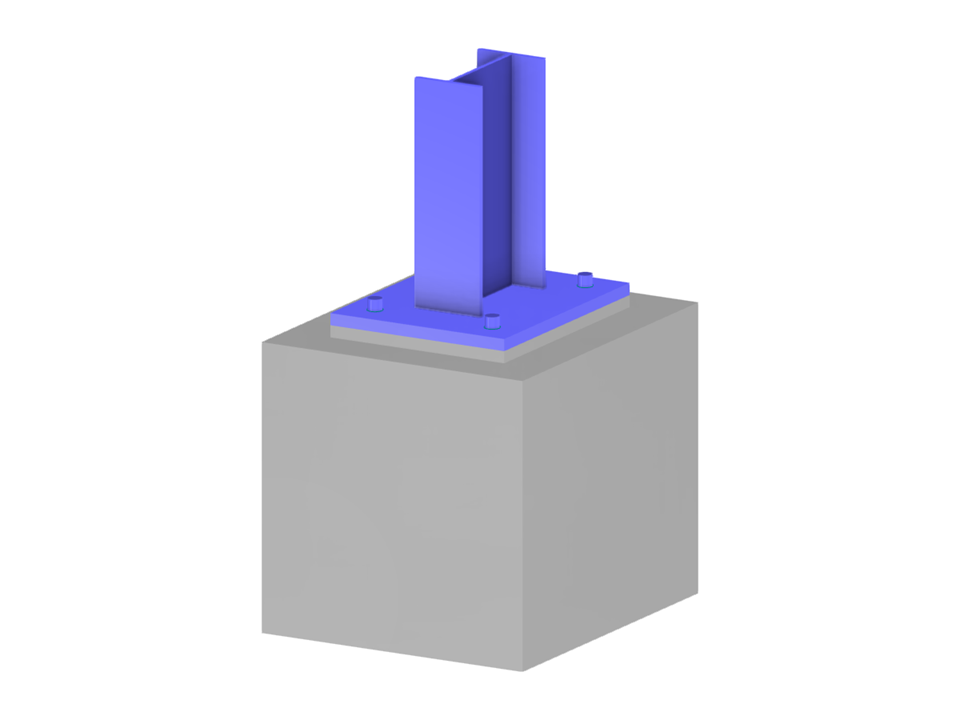

Parametrização da geometria da ligação de um pilar de secção em I em aço a um bloco de fundação através de uma laje de base e de parafusos de ancoragem.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Base de pilar da secção em I
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 92 |
| Número de linhas | 148 |
| Número de barras | 22 |
| Número de superfícies | 76 |
| Número de sólidos | 13 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 5,318 t |
| Dimensões | 1,200 x 2,250 x 1,400 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
