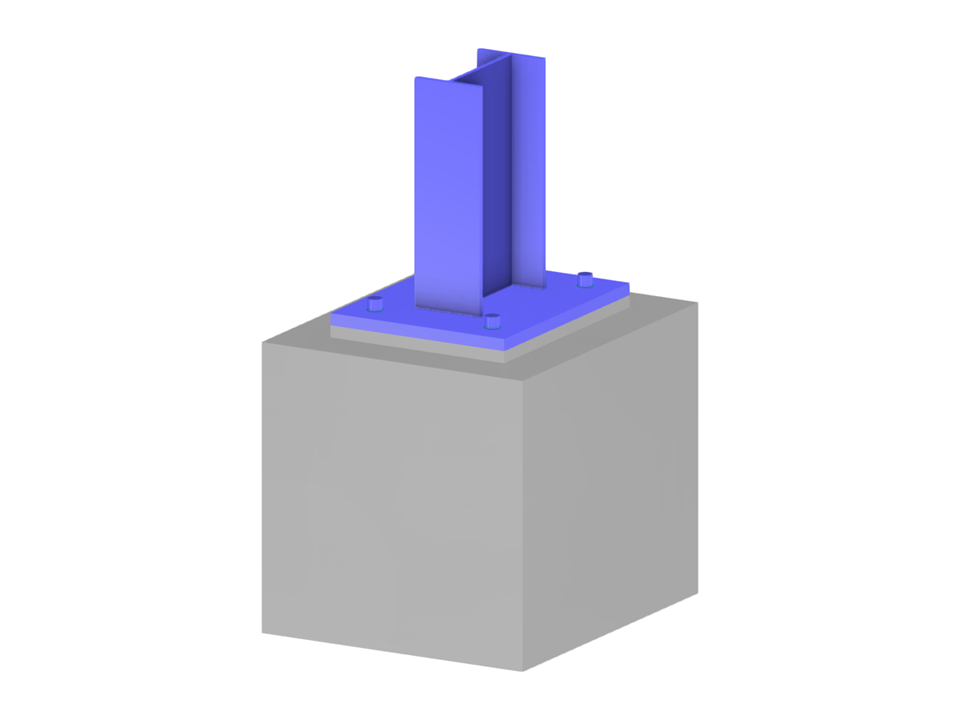

Parametrisierung der Geometrie bei der Verbindung von einer I-Stütze aus Stahl mit einem Fundamentkörper durch Fußplatte und Ankerbolzen.
- Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rf6).
Stützenfuß mit I-Stütze
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 92 |
| Anzahl Linien | 148 |
| Anzahl Stäbe | 22 |
| Anzahl Flächen | 76 |
| Anzahl Volumenkörper | 13 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5,318 t |
| Abmessungen (metrisch) | 1,200 x 2,250 x 1,400 m |
| Abmessungen (imperial) | 3.94 x 7.38 x 4.59 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
