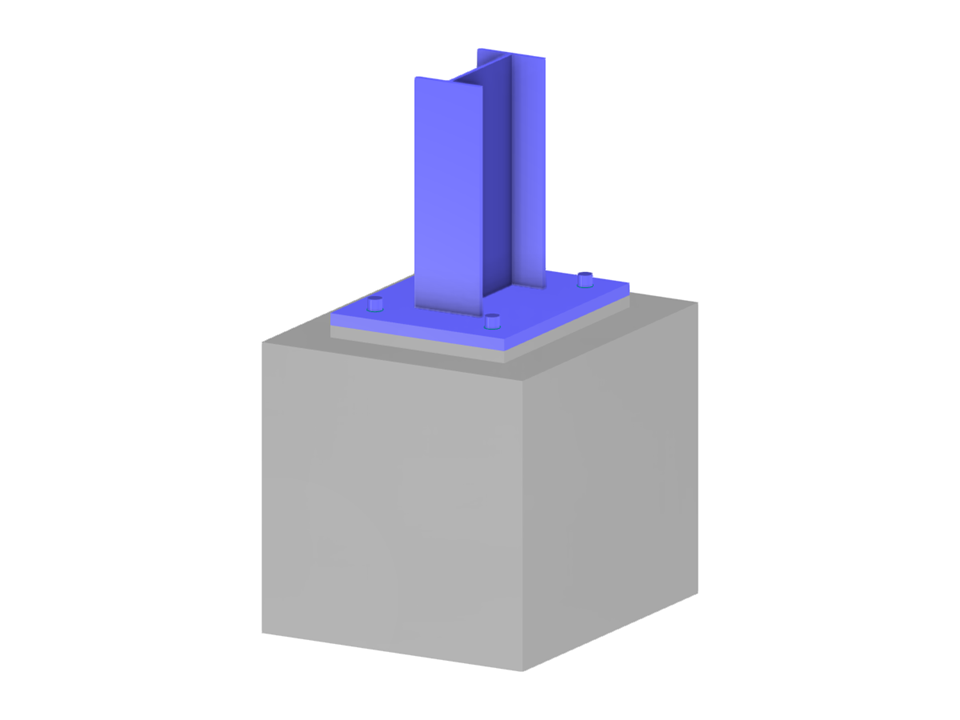

Parametrizace geometrie připojení ocelového sloupu I průřezu k základovému bloku pomocí patní desky a kotevních šroubů.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Patka sloupu z I-profilu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 92 |
| Počet linií | 148 |
| Počet prutů | 22 |
| Počet ploch | 76 |
| Počet těles | 13 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,318 t |
| Rozměry | 1,200 x 2,250 x 1,400 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
