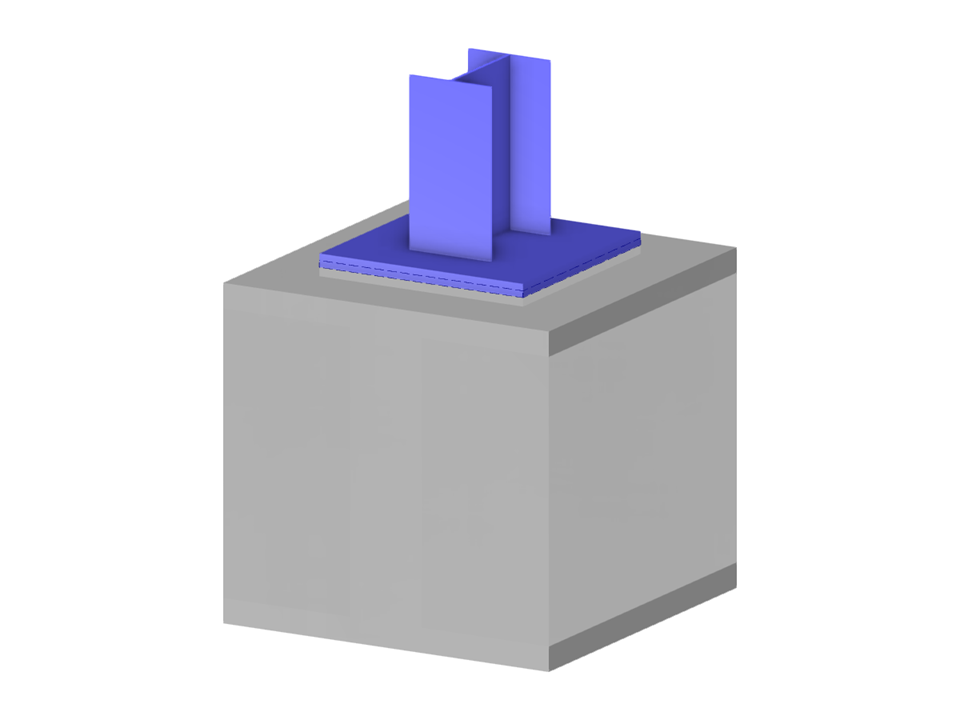

Параметризация геометрии стальной двутавровой колонны с опорной плитой и болтами для соединения с железобетонным фундаментным блоком.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Колонна двутавра с фундаментным блоком
| Параметры блока можно редактировать динамически | |
| Количество узлов | 236 |
| Количество линий | 398 |
| Количество стержней | 160 |
| Количество поверхностей | 185 |
| Количество тел | 34 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 1,196 t |
| Размеры | 0,800 x 1,185 x 0,800 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
