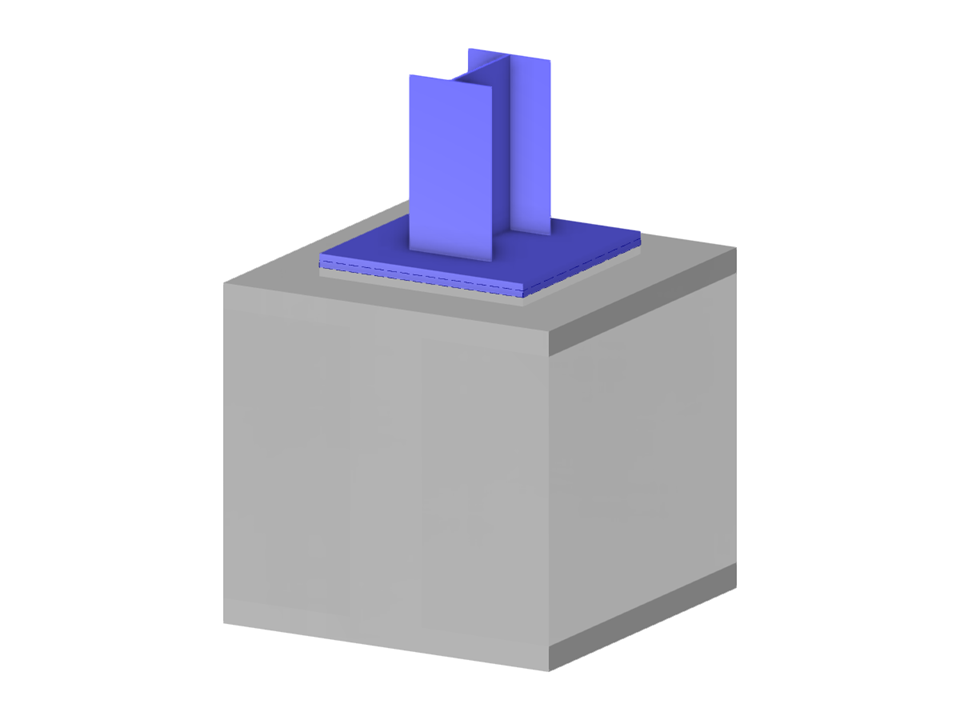

Parametrização da geometria de um pilar de aço de secção em I com placa de base e parafusos para ligação a um bloco de fundação de betão armado.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar de secção em I com bloco de fundação
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 236 |
| Número de linhas | 398 |
| Número de barras | 160 |
| Número de superfícies | 185 |
| Número de sólidos | 34 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 1,196 t |
| Dimensões | 0,800 x 1,185 x 0,800 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
