Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di una colonna in acciaio con sezione a I con piastra di base e bulloni per il collegamento a un blocco di fondazione in cemento armato.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam

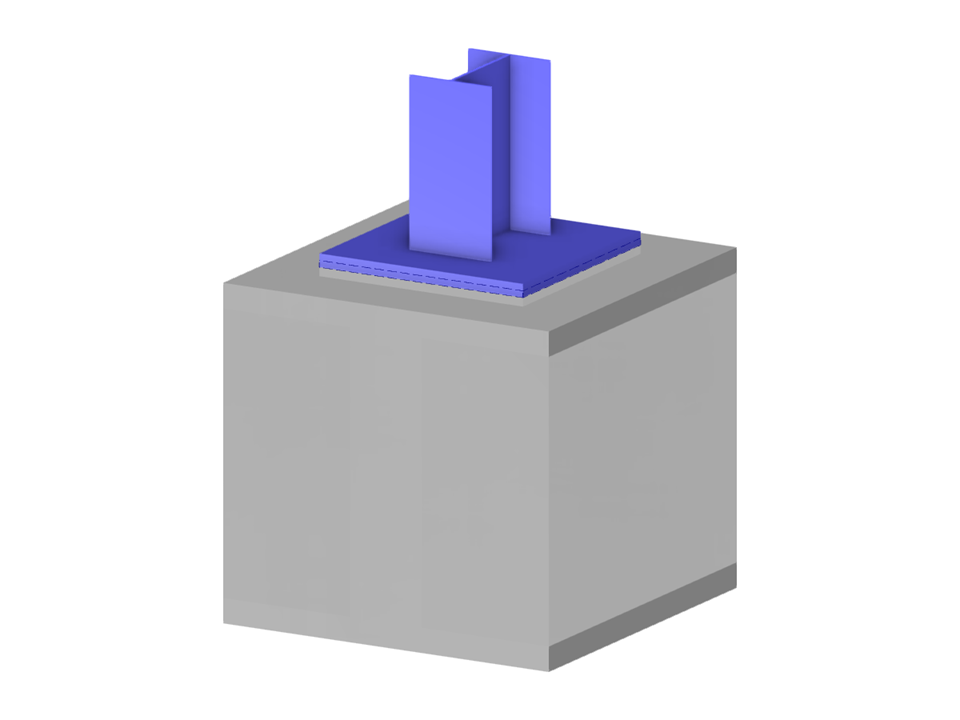

Colonna con sezione a I con blocco di fondazione
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 236 |
| Numero di linee | 398 |
| Numero di aste | 160 |
| Numero di superfici | 185 |
| Numero di solidi | 34 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 1,196 t |
| Dimensioni | 0.800 x 1.185 x 0.800 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
