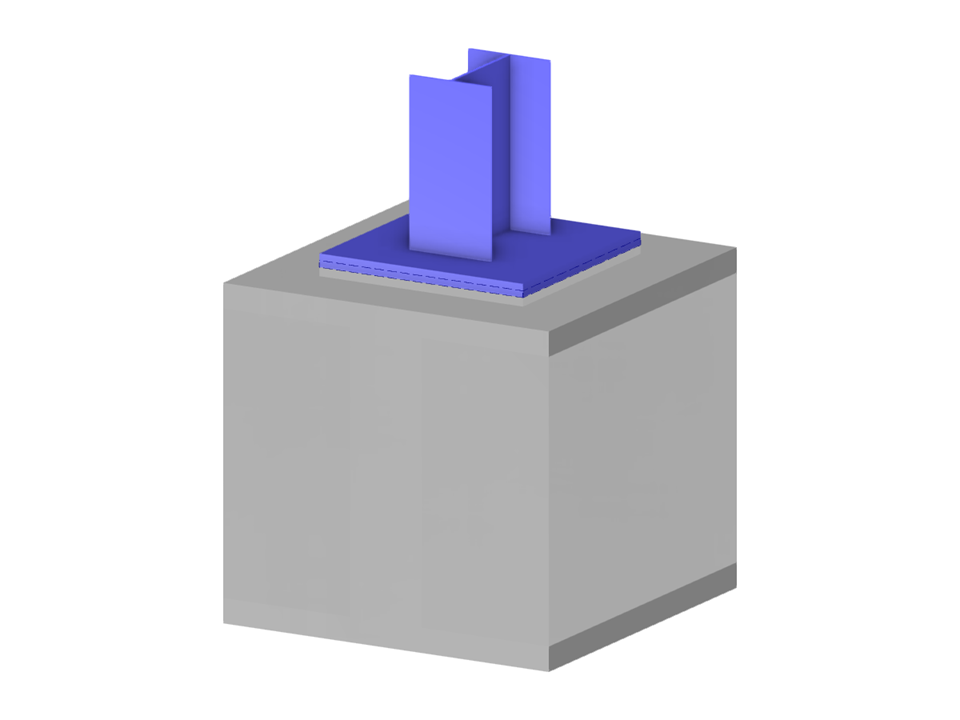

Parametryzacja geometrii stalowego słupa o przekroju dwuteowym z płytą podstawy i śrubami w celu połączenia z żelbetowym blokiem fundamentowym.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Słup dwuteowy z blokiem fundamentowym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 236 |
| Liczba linii | 398 |
| Liczba prętów | 160 |
| Liczba powierzchni | 185 |
| Ilość brył | 34 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,196 t |
| Wymiarowanie | 0,800 x 1,185 x 0,800 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
