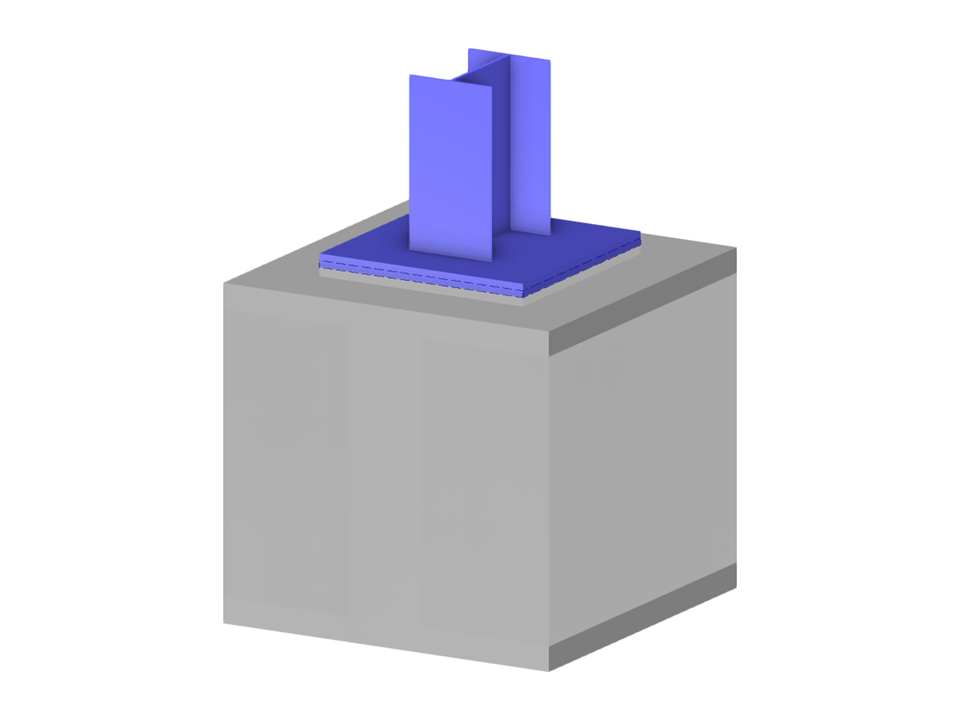

Paramétrage de la géométrie d'un poteau en acier de section en I avec semelle et boulons pour la connexion à un radier en béton armé.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Poteau à section en I avec bloc de fondation
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 236 |
| Nombre de lignes | 398 |
| Nombre de barres | 160 |
| Nombre de surfaces | 185 |
| Nombre de solides | 34 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1,196 t |
| Cotation fonctionnelle | 0,800 x 1,185 x 0,800 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
