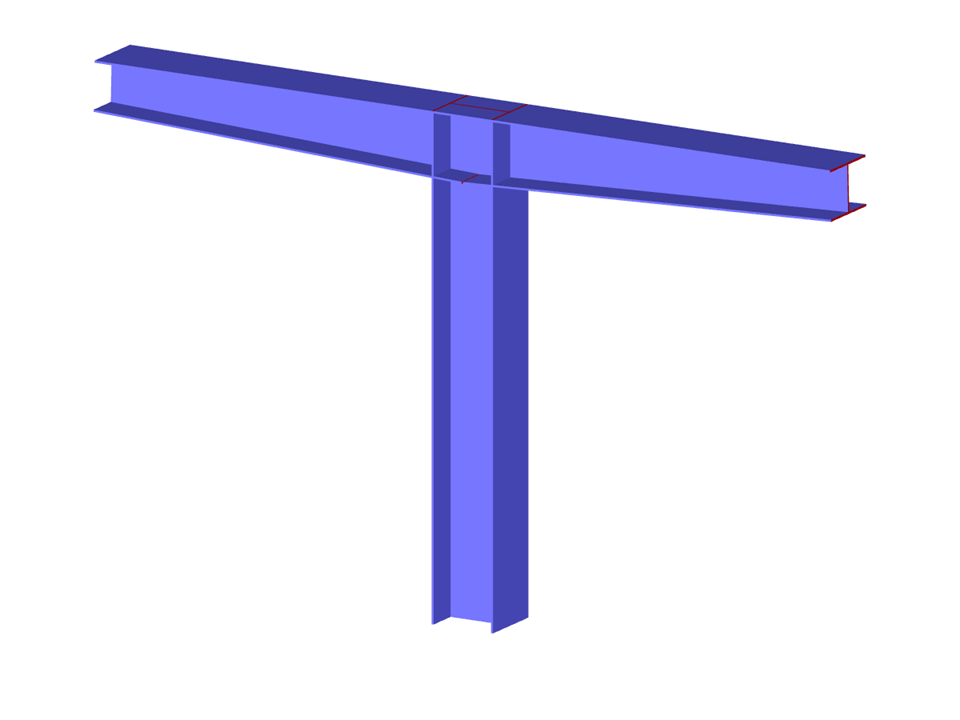

Параметризация геометрии тавровой колонны, образованной стальной колонной и двумя стальными консолями переменного сечения, включая постоянные нагрузки и перегрузку.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
тавровая колонна
| Параметры блока можно редактировать динамически | |
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество загружений | 3 |
| Общий вес | 0,056 t |
| Размеры | 1,920 x 0,000 x 1,200 m |
| Версия программы | 5.24.01 |
