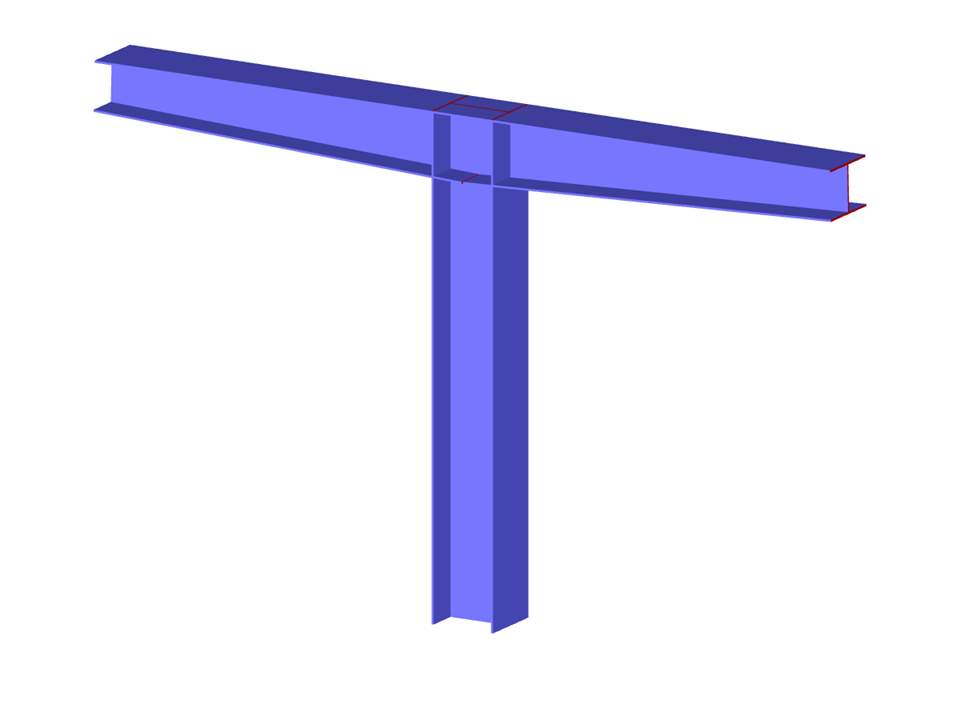

Parametrização da geometria de um pilar em forma de T formado por um pilar de aço e duas consolas de aço de secção variável, incluindo cargas permanentes e sobrecarga de utilização.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar T
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de casos de carga | 3 |
| Peso total | 0,056 t |
| Dimensões | 1,920 x 0,000 x 1,200 m |
| Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
