Parametrización de la geometría de un pilar en forma de T formado por un pilar de acero y dos voladizos de acero de sección variable, incluyendo cargas permanentes y sobrecarga de uso.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

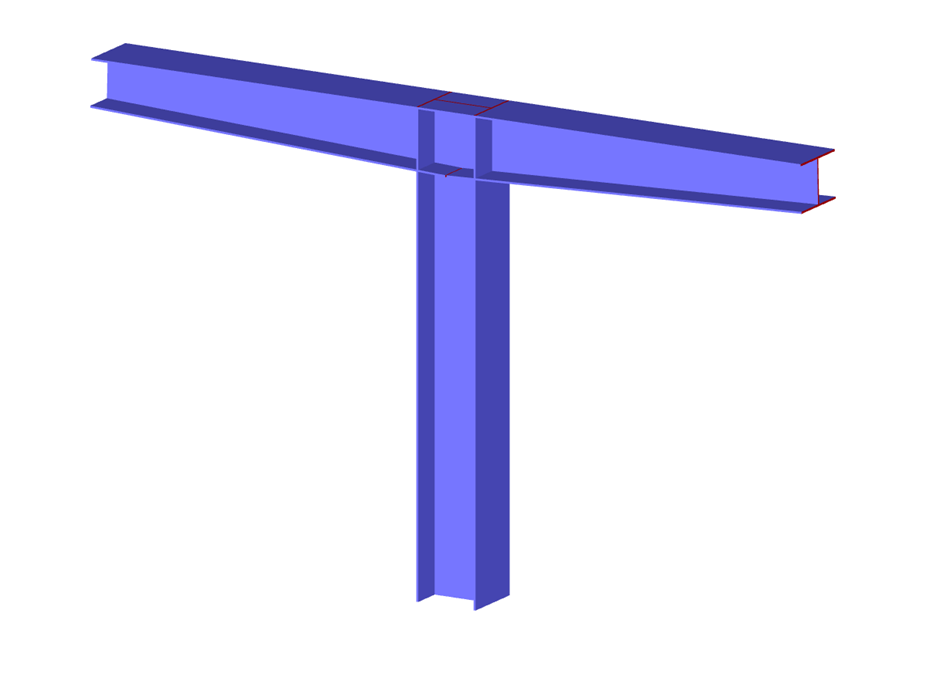

Pilar en T
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de casos de carga | 3 |
| Peso completo | 0.056 t |
| Dimensiones | 1,920 x 0,000 x 1,200 m |
| Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
