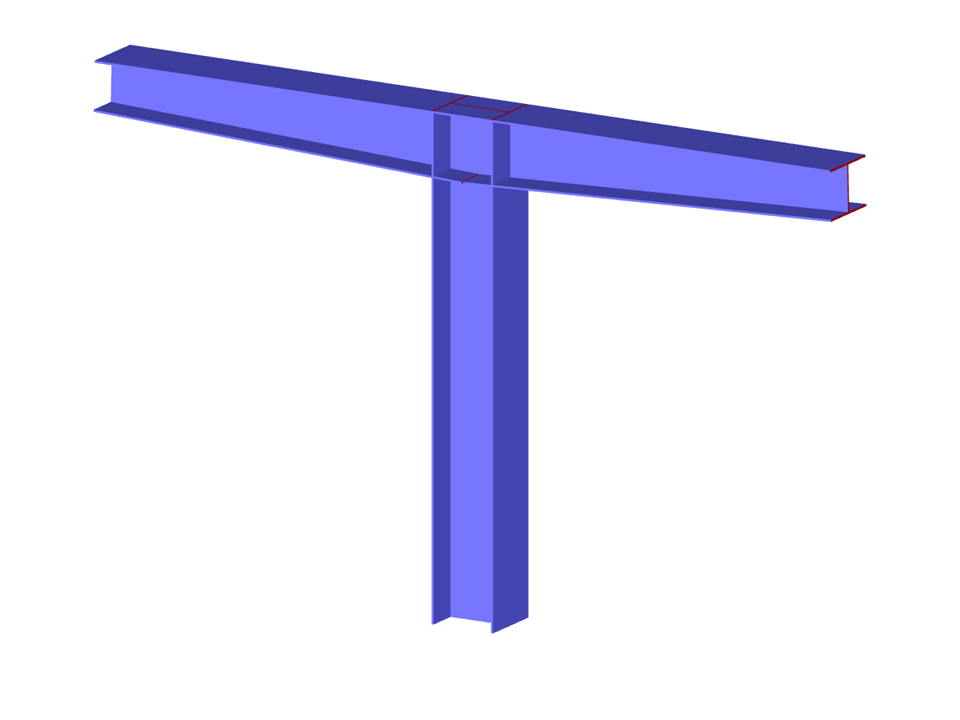

Parametrizace geometrie sloupu tvaru T tvořeného ocelovým sloupem a dvěma ocelovými konzolami s proměnným průřezem, včetně stálých zatížení a použití přetížení.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
T-sloup
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,056 t |
| Rozměry | 1,920 x 0,000 x 1,200 m |
| Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
