Полная параметризация геометрии стальной изоляционной плиты с 4 отверстиями для болтов, настройка угла присоединения, геометрии соединительной пластины, размера отверстий и толщины пластины.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

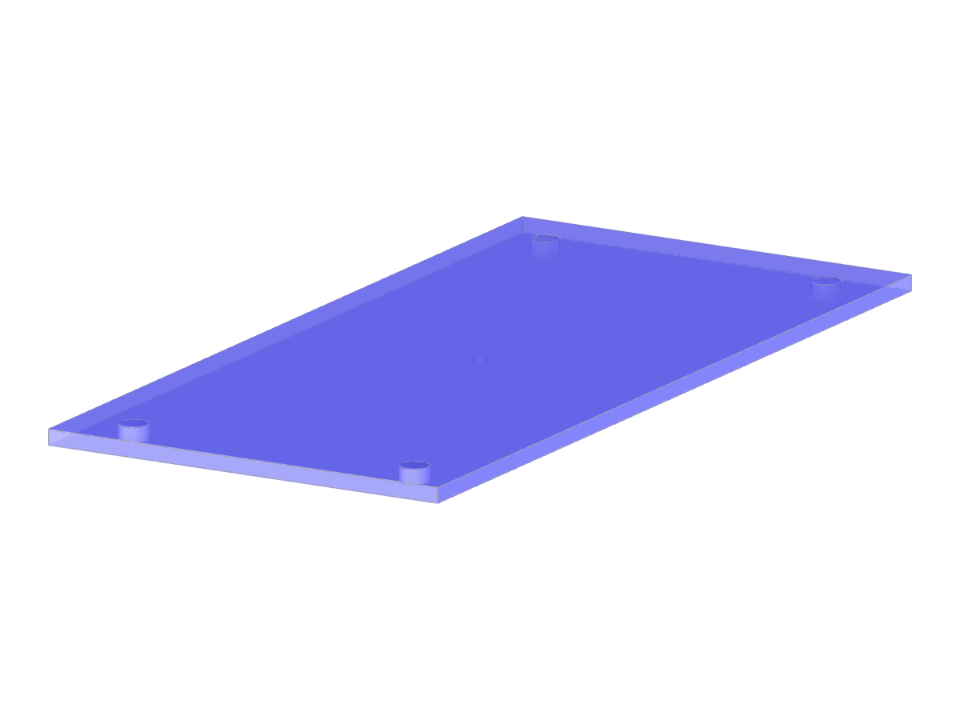

Изоляционная плита с 4 отверстиями под болты
| Параметры блока можно редактировать динамически | |
| Количество узлов | 43 |
| Количество линий | 30 |
| Количество стержней | 4 |
| Количество поверхностей | 18 |
| Количество тел | 1 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 0,022 t |
| Размеры | 0,258 x 0,544 x 0,025 m |
| Версия программы | 5.11.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
