Online manuál programu RFEM - Plochy (anglicky)
Kompletní parametrizace geometrie ocelové izolační desky se 4 otvory pro šrouby, kontrola úhlu napojení, geometrie desky, velikosti otvorů a tloušťky desky.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

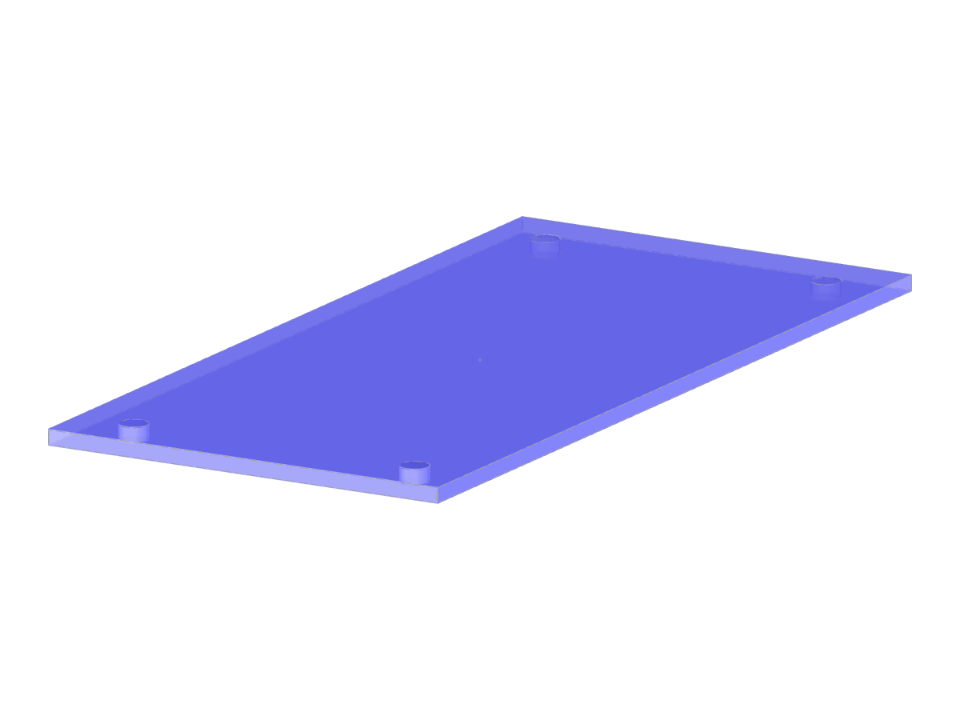

Izolační deska se 4 otvory pro šrouby
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 43 |
| Počet linií | 30 |
| Počet prutů | 4 |
| Počet ploch | 18 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,022 t |
| Rozměry | 0,258 x 0,544 x 0,025 m |
| Verze programu | 5.11.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
Projekt zákazníka
