Este modelo de análisis estructural disponible para descargar se puede usar con fines de aprendizaje o de prueba. No hay garantía ni responsabilidad por la precisión o integridad del modelo.

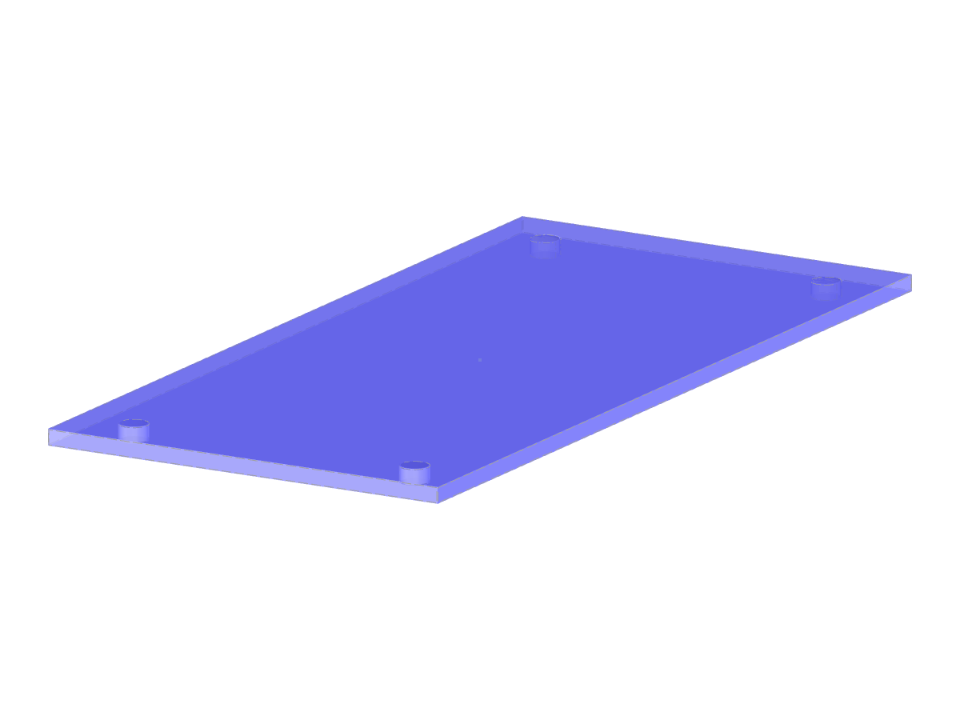

Placa aislada con 4 agujeros para pernos
Modelo para descarga
Descripción
Parametrización completa de una geometría de una placa de acero aislada con 4 agujeros para pernos, control del ángulo de conexión, geometría de la placa de conexión, tamaño del agujero y espesores de la placa.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Palabras clave
Acero Chapa Losa unión Tirafondo Agujero Rectangular aislado Espesor Ángulo
Escribir un comentario...
Escribir un comentario...
- Vistas 110x
- Descargas 3x
- Actualizado 19. septiembre 2023
- Los parámetros de los bloques se pueden editar dinámicamente
- Número de nudos 43
- Número de líneas 30
- Número de barras 4
- Número de superficies 18
- Número de sólidos 1
- Número de casos de carga 1
- Número de combinaciones de carga 2
- Número de combinaciones de resultados 2
- Peso completo 0,022 t
- Dimensiones 0,258 x 0,544 x 0,025 m
- Versión del programa 5.11.02
Descargo de responsabilidad:
